Tolérances de forme et de position dans les composants de précision
Lors de la fabrication de composants, des tolérances de production de plus en plus strictes doivent être respectées, en particulier sur les surfaces techniques et fonctionnelles de précision. Les fabricants doivent donc vérifier avec une grande précision les tolérances de forme telles que l'ondulation ou la planéité, ainsi que les tolérances de position telles que le parallélisme et l'inclinaison. Cela garantit le respect des spécifications et une livraison fiable dans les délais impartis.
Dans de nombreux cas, les fabricants inspectent la topographie complète de la surface d'un composant afin de vérifier le respect des tolérances de forme et de position, par exemple dans les composants d'amortisseurs, d'autres pièces de précision dans les industries automobile et aérospatiale, ou dans la mécanique de précision.
Vérifier des tolérances de forme et de position
L’interférométrie à lumière blanche permet une mesure rapide et efficace des paramètres de forme tels que la planéité, le parallélisme et la hauteur des marches, notamment sur des échantillons de grande taille. Insensible aux différences de réflectivité, elle s’applique aussi bien à l’acier poli qu’à la céramique mate, offrant une grande flexibilité de contrôle. Face à des tolérances de forme et de position de plus en plus strictes (planéité, position, déformation de composants comme les circuits imprimés), des méthodes de mesure très précises deviennent indispensables.
Par ailleurs, pour des géométries complexes — surfaces situées au fond d’alésages ou fortes différences de hauteur entre zones fonctionnelles — les systèmes Polytec à interférométrie à lumière blanche fournissent des résultats fiables là où d’autres techniques optiques atteignent leurs limites.
Automatic form & lay detection (smart pattern recognition)

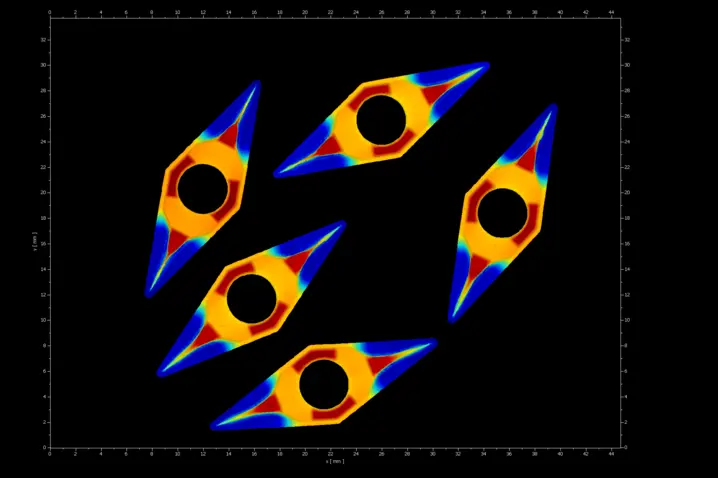

Using machine vision algorythms, the TopMap Software can automatically detect the form and orientation of a known component, enabling fast and efficient automated measurement routines. Arranging various samples in the large field of view, the pattern recognition detects form and lay of the parts, allowing multi-sample measurements in a single shot without the need of mechanical fixture.
Les interféromètres à lumière blanche Polytec effectuent des mesures répétables et non destructives avec des résolutions de quelques nanomètres seulement, voire inférieures au nanomètre. Les profileurs optiques sont parfaitement adaptés à la détermination précise de paramètres de forme tels que la planéité et le parallélisme. Ils permettent une vérification efficace et s'intègrent facilement dans les flux de travail d'inspection en ligne pour les tolérances de forme et de position.
Profilomètres pour la vérification des tolérances
Polytec fournit des systèmes optiques permettant de mesurer la topographie de grandes surfaces avec une résolution verticale de l'ordre du nanomètre. Cette haute résolution verticale est indépendante du champ de vision, ce qui permet d'obtenir des résultats de mesure stables pour différentes tailles d'échantillons et configurations d'inspection. Les tâches de mesure typiques comprennent la détermination de la planéité, de la hauteur des marches, de la rugosité, du parallélisme et d'autres paramètres de surface requis pour respecter les tolérances de forme et de position.
Profilomètre Micro
Les profilomètres Micro.View sont optimisés pour les mesures à résolution de subnanométre. Grâce à leur optique focalisée et leur haute résolution verticale, ils permettent une analyse détaillée des microstructures, de la finition de surface et de la répartition des matériaux, où même les plus petits écarts ont leur importance.
Profilomètre Macro
Mesures rapides de topographie, forme et planéité sur grandes surfaces. Optique télécentrique (grande plage Z) pour trous profonds, large champ de vision et True Stitching pour des mesures multi-échantillons efficaces. Rugosité surfacique en option.
Metro.Lab
Metro.Lab est un profilomètre de surface compact et à large portée, destiné à être utilisé sur une paillasse. Il combine des performances de mesure élevées et un faible encombrement, ce qui le rend idéal pour les applications où l'espace ou le budget sont limités, mais qui nécessitent néanmoins des données de surface 3D fiables.
Choisissez le profilomètre de surface le plus adapté en toute confiance grâce à notre approche « essayer avant d’acheter ».
Articles connexes
Planéité, épaisseur et parallélisme
La mesure combinée de la planéité, de l’épaisseur et du parallélisme (FTP) permet l’acquisition simultanée des topographies supérieure et inférieure en une seule mesure.
Analyse réussite/échec
Les systèmes de mesure optique de surface pouvant être intégrés dans la chaîne de production détectent les pièces défectueuses au cours du processus. En savoir plus sur l'analyse conformité/non-conformité !
Offre « Essayer avant d'acheter »
Essayer avant d'acheter : trouvez l'profilomètre de surface qui vous convient en mesurant, en louant et en décidant selon vos propres conditions.
Discutez de vos besoins avec nos experts
Commençons par une brève discussion sur vos pièces, vos tolérances et votre flux de travail. Si nécessaire, nous pouvons ajouter une étude de faisabilité, PolyMeasure (mesures contractuelles) ou un essai PolyRent comme étapes supplémentaires facultatives.
