La rugosité surfacique seule, ou aussi la texture, l'ondulation et la forme ?
La rugosité surfacique n'est qu'une composante d'une surface. Dans de nombreuses applications, le problème fonctionnel n'est pas dû à la seule rugosité, mais à des composantes de plus grande longueur d'onde — l'ondulation et la forme — qu'une valeur de rugosité ne permet pas de saisir. Avant la mesure, il est utile de déterminer quelles composantes de la surface sont réellement déterminantes pour votre application.
Vous débutez sur le sujet ? Découvrez ce qu'est la rugosité surfacique et comment les paramètres Ra, Rz, Sa et Sq sont définis sur notre page « Savoir-faire ».
| Votre besoin… | Ce que vous devez évaluer… | Notre recommandation |
| Étanchéité et chemins de fuite | Rugosité + ondulation + forme | Macro-profilomètre avec capteur de rugosité ou micro-profilomètre avec objectif grand champ (p. ex. 0,6x) |
| Brillance, voile, aspect optique | Rugosité (fine) + ondulation | Micro-profilomètre avec objectif grand champ (p. ex. 0,6x) pour l'ondulation |
| Ajustement, contact, assemblage | Rugosité + forme/planéité | Micro-profilomètre avec objectif grand champ (p. ex. 0,6x) |
| Adhérence et qualité du revêtement | Rugosité + défauts locaux/texture | Micro-profilomètre |
| Spécification générale de finition | Paramètres de rugosité selon spécification | Micro-profilomètre |
La rugosité, l'ondulation et la forme sont séparées par filtrage, et chacune décrit un aspect différent de la surface. L'ondulation et la forme nécessitent en outre un champ d'observation plus large. Pour les définitions et les relations entre ces composantes, consultez nos pages consacrées à la rugosité surfacique et à la texture de surface.
Ce qu'il faut prendre en compte avant de mesurer
Une valeur de rugosité n'a de sens que si les conditions de mesure sont définies. Voici les points à clarifier pour toute tâche de rugosité :
- Quels paramètre et norme sont spécifiés. Un dessin peut indiquer Ra, Rz ou des paramètres surfaciques tels que Sa et Sq — et un même symbole peut avoir des significations différentes selon la norme. Vérifiez le paramètre exact, la norme ainsi que les filtres et longueurs de coupure (cut-off) indiqués.
- Si un seul profil représente la surface. Une ligne unique décrit bien une surface uniforme et isotrope, mais peut mal représenter les surfaces directionnelles, structurées ou localement variables. Si la surface n'est pas uniforme, les données surfaciques offrent une image plus fiable.
- La surface elle-même. Les surfaces réfléchissantes, très sombres, polies, souples, courbes ou difficiles d'accès imposent des exigences différentes à la méthode de mesure et peuvent en exclure certaines d'emblée.
- La plage de rugosité et la résolution requises. Une rugosité très faible ou des détails fins exigent une résolution verticale et latérale élevée ; la méthode doit être adaptée à l'échelle du détail.
- Le flux de travail. Une étude ponctuelle de R&D n'a pas les mêmes exigences qu'un contrôle de production reproductible, indépendant de l'opérateur, avec rapports et critères de conformité.
Clarifier ces points dès le départ évite des résultats techniquement corrects mais non comparables, ou inadaptés à la décision à prendre.
Télécharger le livre blanc sur l'évaluation de la rugosité surfacique
Les profilomètres optiques remplacent de plus en plus les systèmes de mesure tactiles. À terme, les paramètres 2D ne subsisteront que là où leur valeur informative est suffisante.

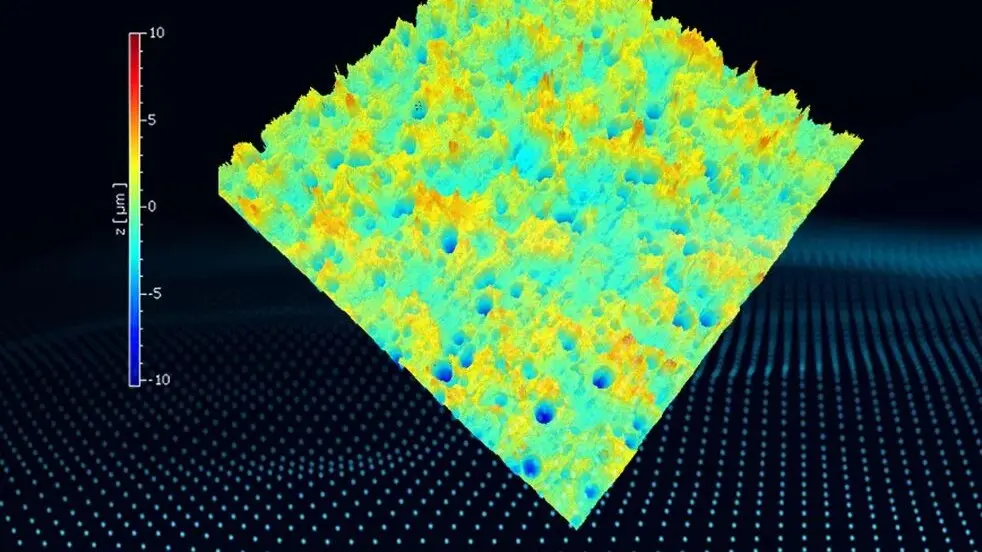

Une caractérisation 3D complète de toute la surface de l'échantillon — par exemple avec une métrologie optique comme les interféromètres à lumière blanche TopMap — offre une visualisation intuitive des données de mesure et de nombreuses possibilités d'évaluation pour une analyse approfondie et un retour d'information sur le processus de production.
Inscrivez-vous et lisez le livre blanc complet pour découvrir comment mesurer les surfaces plus rapidement et plus efficacement
Pièges courants dans la mesure de la rugosité surfacique
Quelques problèmes récurrents méritent votre attention :
- Comparer des valeurs mesurées dans des conditions différentes. Deux valeurs Ra ne sont comparables que si la norme, le filtre, la longueur de coupure (cut-off) et la longueur d'évaluation correspondent. Les références mixtes sont une source fréquente de divergences.
- Considérer qu'un seul profil représente toute la surface. Sur des surfaces directionnelles ou non uniformes, une seule ligne peut passer à côté des caractéristiques réellement importantes.
- Confondre ondulation et rugosité. Sans filtrage correct, les variations de plus grande longueur d'onde peuvent être interprétées comme de la rugosité, ou inversement.
- Longueur de coupure et longueur d'évaluation mal accordées. Des réglages inadaptés à la surface faussent systématiquement les résultats.
- Limites de la méthode sur les surfaces exigeantes. Certaines surfaces — souples, sensibles, très fines, à forte pente ou difficiles d'accès — posent des difficultés à certaines méthodes, et cette limite peut être invisible dans le résultat final.
- Un budget qui n'a pas permis d'acquérir le système adapté aux matériaux, aux tâches de mesure et au flux de travail. Cela se retourne contre vous lorsque le matériau change ou que la stabilité de mesure fait défaut, et engendre au final plus de coûts et d'efforts que l'économie initiale. Découvrez les options dans la section « Budget » ci-dessous — nous proposons souvent un programme de reprise.
Si vous hésitez sur la meilleure stratégie de mesure pour votre tâche, n'hésitez pas à contacter nos experts. Nous serons ravis de vous accompagner : simple échange d'idées, étude de faisabilité gratuite ou accompagnement plus approfondi.
Le budget : un obstacle à la mesure de la rugosité surfacique ?
Enfin, l'un des aspects les plus importants à gérer : les coûts et le budget. Un système complet n'est pas toujours réalisable d'emblée, en particulier pour un projet ponctuel ou un besoin temporaire. Avec PolyFlex, pas d'investissement en capital nécessaire : confiez-nous la mesure ou louez un système pour la durée de votre projet. Une grande partie des frais de location peut généralement être déduite d'un achat ultérieur ; tester le système ne représente donc pas un coût irrécupérable.
Nous recommandons généralement de réaliser une étude de faisabilité ou, dans l'idéal, de louer un système avant d'acheter une solution de profilométrie (chez nous ou chez un autre fournisseur). Comme une grande partie des frais de location est déductible, vous pouvez vérifier en profondeur si le profilomètre convient à vos différentes tâches de mesure et flux de travail — et vous assurer ainsi d'investir dans la bonne solution.
Approfondir le sujet — guides, systèmes et normes
Choix de la méthode : tactile ou optique ?
Quand un palpeur tactile est-il l'outil idéal, et quand un profilomètre optique sans contact est-il plus adapté ? Une comparaison pratique des atouts, des limites et de la validation.
Choisir un profilomètre : quel système Polytec correspond à votre tâche ?
De la solution d'entrée de gamme pour la rugosité surfacique au contrôle de production automatisé et à la mesure de forme et de rugosité sur grandes surfaces — découvrez comment associer chaque tâche au bon système.
Nos profilomètres de rugosité surfacique : du micro au macro
Roughness Tester
Le Roughness Tester est notre système Micro.View d'entrée de gamme et la solution la plus économique pour se lancer dans la mesure de la rugosité de surface en 3D. Passez des paramètres R aux paramètres S.
Micro.View
TopMap Micro.View® est un profilomètre optique facile à utiliser, présenté sous la forme d'un appareil compact de table. Choisissez Micro.View® comme outil d'inspection économique pour examiner les surfaces usinées avec précision jusqu'à l'échelle subnanométrique, afin d'inspecter la rugosité, les microstructures et d'autres détails de surface.
Micro.View+
Profilomètre de surface avancé basé sur un microscope, avec automatisation et imagerie couleur. Micro.View+ permet une analyse répétable et indépendante de l'opérateur de la rugosité et de la texture, prête à l'emploi en laboratoire et en production.
Choisissez le profilomètre de surface le plus adapté en toute confiance grâce à notre approche « essayer avant d’acheter ».
FAQ
Que dois-je prendre en compte avant de mesurer la rugosité surfacique ?
Clarifiez le paramètre et la norme exigés, vérifiez si un seul profil représente votre surface, la nature de celle-ci (réfléchissante, souple, courbe, difficile d'accès), la plage de rugosité et la résolution nécessaires, ainsi que la nature de la tâche : mesure ponctuelle ou contrôle de production reproductible.
Dois-je aussi mesurer la texture, l'ondulation ou la forme ?
Souvent, oui. La rugosité n'est qu'une composante d'une surface. L'étanchéité, l'ajustement, la brillance et d'autres propriétés sont fréquemment influencés par l'ondulation et la forme, qu'une valeur de rugosité seule ne permet pas de saisir.
Quelles sont les erreurs courantes lors de la mesure de la rugosité surfacique ?
Comparer des valeurs mesurées selon des normes ou des filtres différents, supposer qu'un seul profil représente une surface non uniforme, confondre ondulation et rugosité, et utiliser des longueurs de coupure (cut-off) ou d'évaluation inadaptées à la surface.
Quelle est la différence entre la rugosité de profil (2D) et la rugosité surfacique (3D) ?
La rugosité de profil est évaluée le long d'une seule ligne (p. ex. Ra, Rz) ; la rugosité surfacique est évaluée sur toute la surface (p. ex. Sa, Sq, Sz) et s'impose lorsqu'une seule ligne ne décrit pas la surface de manière fiable.
Quand privilégier la mesure optique plutôt que la mesure tactile ?
Lorsque la surface ne doit pas être touchée, lorsque les défauts locaux sont importants, lorsque des paramètres surfaciques sont requis ou lorsqu'un profil sur une seule ligne n'est pas représentatif. Consultez notre guide « tactile ou optique ? » pour une comparaison complète.
Les profilomètres optiques peuvent-ils mesurer Ra et Rz ?
Oui — les paramètres de profil peuvent être extraits des données 3D. Si ces valeurs servent à des décisions de conformité, validez le processus par rapport à la spécification applicable.
Puis-je vérifier qu'une méthode convient à mes pièces ?
Oui. Une étude de faisabilité est une étape utile lorsque la nature de la surface, la réflectivité, la géométrie, la plage de rugosité ou les exigences normatives ne sont pas clairement définies.
Pourquoi mesurer la rugosité surfacique avec Polytec ?
Polytec est avant tout un partenaire de mesure : nous vous aidons à définir les besoins réels de votre tâche, puis nous y associons l'approche la plus adaptée — de la micro-analyse haute résolution au contrôle de production à grande échelle, avec mesure 3D sans contact, évaluation de profil et de surface à partir d'un seul jeu de données, et études de faisabilité pour les surfaces complexes.
