Les horlogers font confiance à l'interférométrie à balayage de cohérence CSI
La qualité de la surface des pièces d'horlogerie dépend de la précision et de la répétabilité des mesures des interféromètres à balayage de cohérence CSI (également connus sous le nom d'interféromètres à lumière blanche). Vérifier les tolérances géométriques sur les composants horlogers, mesurer les paramètres de forme comme la planéité, le parallélisme ou la hauteur de marche dans l'horlogerie.
Les interféromètres à lumière blanche à balayage surfacique TopMap fournissent des données de mesure rapides, complètes et à haute résolution sur des micro-pièces. Contrairement à d'autres technologies de mesure optique (projection de franges ou variation de focalisation), les profileurs optiques TopMap mesurent de manière fiable les surfaces rugueuses et optiquement lisses !
Planéité, épaisseur et parallélisme des composants horlogers

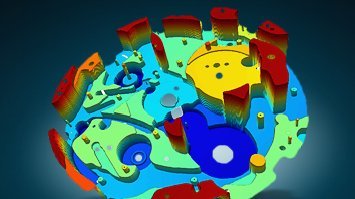

Regardons de plus près par-dessus l'épaule d'un horloger pour voir comment les interféromètres à lumière blanche soutiennent leurs surfaces de précision. Évaluez les pas, la planéité et le parallélisme des surfaces adjacentes sur les pièces horlogères et autres pièces de précision. L'entraînement d'une roue de minute d'une montre présenté sous forme de profil topographique en 3D. Pour vérifier la qualité de fabrication, il faut mesurer la rugosité de la surface sur la zone inclinée, qui est d'environ 100 x 300 μm2. Les méthodes de mesure tactiles poseraient des problèmes en raison de la géométrie de la zone de mesure. En revanche, les techniques optiques telles que l'interférométrie en lumière blanche permettent de saisir la topographie en quelques secondes.
Pour une approche innovante de mesure combinée de la planéité, de l'épaisseur et du parallélisme, lisez plus sur cette solution dédiée à l'inspection mécanique de précision ou contactez-nous.
