可扩展自动模态力锤 SAM
无附加质量影响,为试验模态分析提供精准激励
为试验模态分析提供精准激励

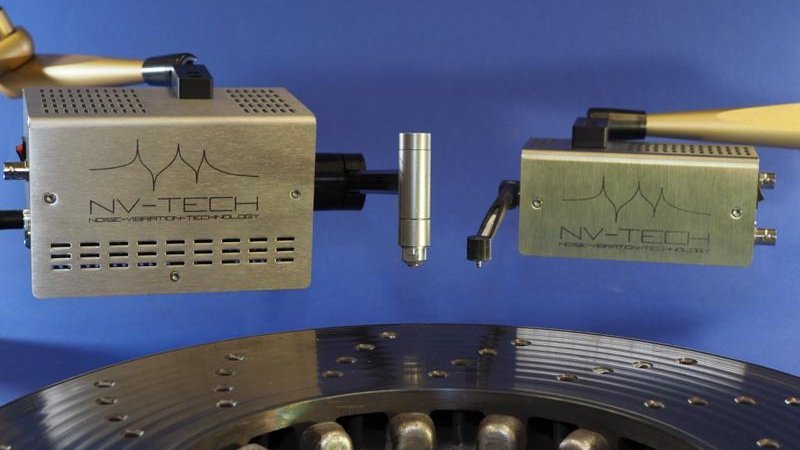

为了在试验模态分析中实现一致的传递函数,使用可重复击力的激励源很关键。 SAM可伸缩全自动模态力锤,具有杰出的激励可重复性,使得PSV全场扫描式激光测振仪在完成非接触式模态测试时如虎添翼。SAM模态力锤根据击力大小分为两种型号,分别用于激励大型和小型结构,击力上限分别为2200 N和 200 N。
亮点
- 可重复激励,避免双重击打
- 精确力度控制,确保结构线性终止
- 可重复击打位置和角度,保证传递函数的一致性
- 带宽 > 20 kHz,适用于轻质结构
- 高达2200 N打击力,可用于大型结构的激励
- 可从各个方向进行敲击,击打角度可调
- 可选配外部控制进行声学质量控制
- 工作温度提升至120°C (248°F) ,可用于人工气候室测试








用于模态测试的自动激励

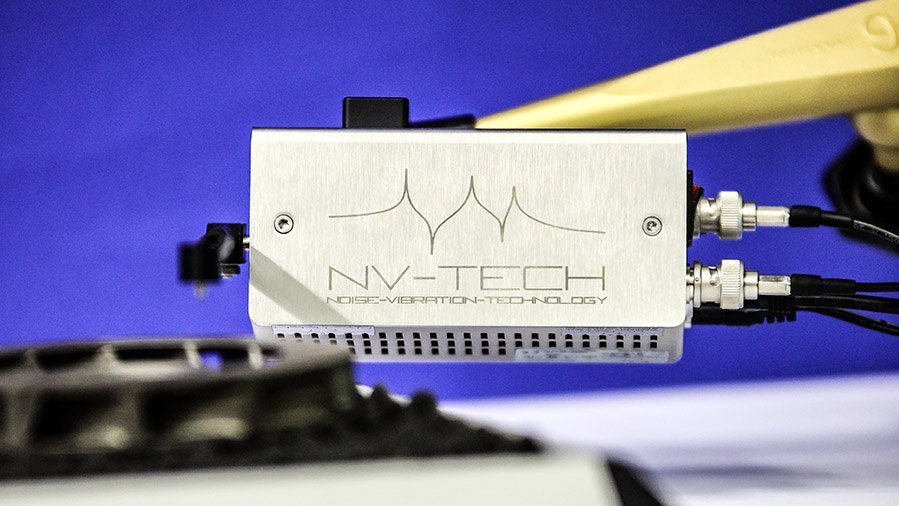

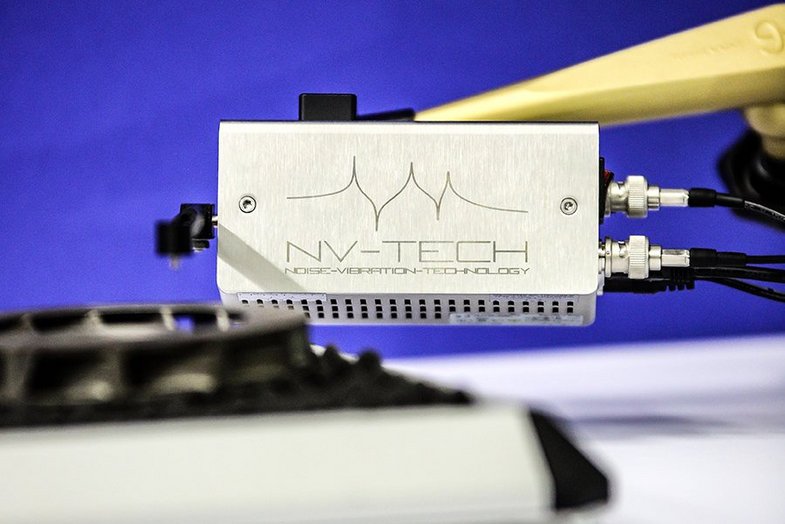

用于试验模态分析和声学质量保证的SAM可伸缩自动力锤可安装到三脚架上,力级可达200 N。软件控制步进电机可对所有相关参数和内置力传感器的锤臂行程进行高精度控制。

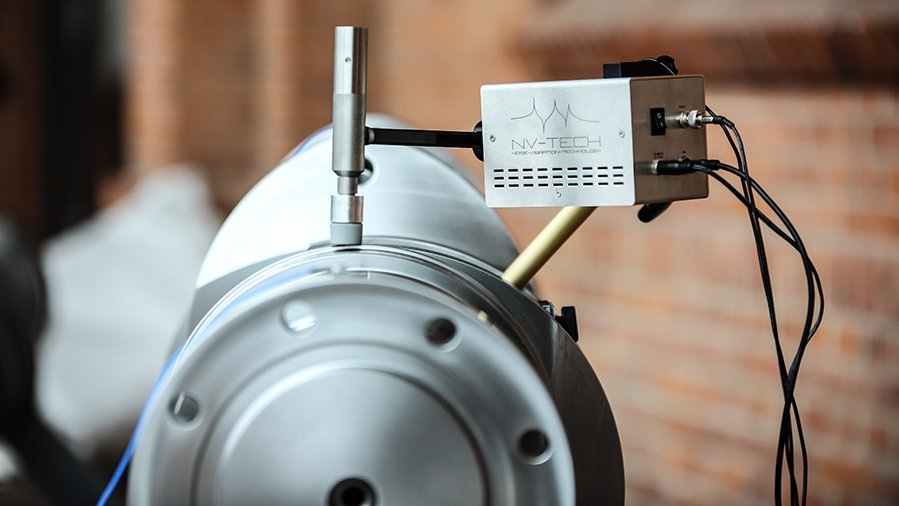

可伸缩自动模态力锤SAM3,可安装至三脚架上,用于激励大型模态试验样品,施力高达2200N。
SAM GUI型支持自动模态锤参数化。 PROFESSIONAL 专业型具有额外功能,支持远程控制,设置更快,激励更精准。
