Le cœur flexible du système modulaire de détection des vibrations

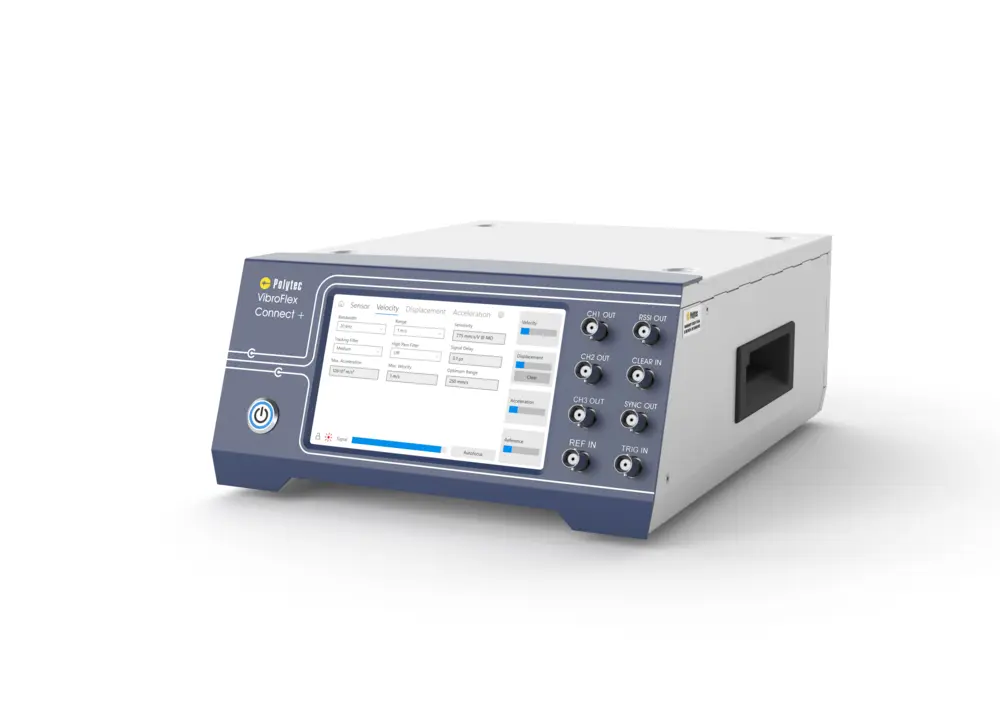

Pièce maîtresse du système d'VibroFlex, le module frontal Connect+ offre un traitement du signal de dernière génération basé sur un FPGA, permettant de décoder les données brutes de mesure en déplacements, vitesses et accélérations, avec un conditionnement complet du signal et des sorties analogiques et numériques polyvalentes.
Connect+ prend en charge des configurations flexibles et spécifiques à l'application, avec des options de mise à niveau, un canal de référence synchrone en phase, un générateur de signaux intégré et une entrée codeur pour les accélérations, l'analyse d'ordre et l'analyse de rotation. Contrôlez tous les paramètres pertinents via un PC, l'écran tactile couleur 7 pouces ou un accès Wi-Fi via un navigateur. Le concept « sans contact » maintient les opérateurs à distance de l'objet testé et élimine toute influence sur la mesure.
VibroFlex – la nouvelle flexibilité de la mesure des vibrations par laser.
Contactez nos experts
Contactez nos experts
Discutons-en ! Nous trouverons la solution qui répondra à vos besoins.
Highlights
- Solution de mesure des vibrations sans contact haute performance
- Mesure de la vitesse de ±30 m/s dans la bande de fréquences allant du courant continu à 32 MHz, avec une résolution temporelle optimale
- Une solution de capteurs flexible et modulaire qui s'adapte à vos besoins
- Entrée codeur et tachymétrique pour l'analyse des commandes et les essais de démarrage
- Canal de référence et générateur de signaux pour la mesure de fonctions de transfert
- VibroLink interface numérique permettant un transfert aisé des données de mesure via Ethernet ou Wi-Fi (TCP/IP)
- Sortie synchrone du déplacement, de la vitesse et de l'accélération
- Compatible avec les têtes de capteur d'QTec s équipées d'un interféromètre multipath breveté pour un rapport signal/bruit optimal
Caractéristiques
- Meilleure qualité de signal : le décodage FPGA haute vitesse, les têtes de capteur QTec® et un canal de référence à synchronisation de phase garantissent des données de vibrations stables et dotées d'un rapport signal/bruit élevé, partout.
- Flexibilité : commencez par répondre à vos besoins actuels et évoluez au fur et à mesure que vos exigences augmentent grâce à un générateur de signaux intégré, une entrée codeur pour l'analyse des ordres et une large gamme de têtes de capteurs et d'options.
- Mesure à distance : contrôlez le système via VibSoft, transférez les données via Wi-Fi, utilisez la caméra HD+ pour le positionnement de la tache laser et éloignez les opérateurs des zones dangereuses ou difficiles d’accès.
- Interfaces de données intelligentes : les sorties BNC et numériques standardisées, le mode IQ et la synchronisation basée sur PTP garantissent un échange de données fiable et une intégration transparente dans votre configuration DAQ existante.
Pas de budget ? Mesurez tout simplement.
Que vous ayez besoin de prestations de mesure, de location d’équipement ou de leasing sur mesure, notre offre de service PolyFlex répond à vos objectifs techniques tout en s’alignant sur votre stratégie financière. Idéal pour les projets de courte durée, les besoins ponctuels ou les budgets limités.
Avec PolyFlex, vous obtenez des résultats sans compromettre vos délais ni votre budget.
Caractéristiques techniques
| Propriété | Valeur |
|---|---|
| Bande passante maximale | DC – 32 MHz (Connect+) |
| Grandeurs mesurées | Vitesse, déplacement, accélération |
| Vitesse de vibration maximale | ±30 m/s (Xtra Fiber/ QTec/ Range) ±12 m/s (Neo/ Fiber/ Compact) |
| Plages de vitesse | ±1 mm/s to ±30 m/s |
| Meilleure résolution de vitesse | 1.5 nm/s/√Hz |
| Meilleure résolution de déplacement | < 30 fm/√Hz |
| Accélération maximale | 100,000 km/s² |
| Traitement du signal | basé sur un FPGA |
| Têtes de mesure compatibles | • VibroFlex Neo • VibroFlex Xtra • VibroFlex Xtra Fiber • VibroFlex Compact • VibroFlex QTec • VibroFlex Range • VibroFlex Fiber |
| Propriété | Valeur |
|---|---|
| Conception optique | Compatible avec l'interféromètre hétérodyne (633 nm) et l'interféromètre à trajets multiples QTec® (1550 nm) |
| Laser de mesure | Longueur d'onde de 633 nm (HeNe) ou 1 550 nm (SWIR) (selon la tête de capteur) |
| Sorties analogiques | 3 connecteurs BNC pour les signaux de vibration (vitesse, déplacement et accélération séparés) 1 connecteur BNC pour le générateur de signaux, max. 32 MHz 1 connecteur BNC pour la sortie RSSI1 connecteur BNC pour la synchronisation (TTL) Sortie IQ |
| Sortie numérique | VibroLink (Ethernet / Wi-Fi, TCP/IP) LVDS (jusqu'à 3 MHz, temps réel) |
| Interface PC | Ethernet (RJ45 M12) + Wi-Fi (TCP/IP) Interface Web (autonome) Logiciel de communication avec les appareils |
| Générateur de signaux | En option : VFX-L-SigGenOut ±5 V à 50 Ω / ±10 V à 1 MΩ, max. 32 MHz (sinusoïdale, chirp, bruit) |
| Entrée de référence (FRF) | Connecteur BNC pour canal de référence (synchrone jusqu'à 32 MHz) Connecteur BNC Clear-In (remise à zéro du signal de décalage) Connecteur BNC Trigger In (flux de données uniquement / mise au point automatique / activation/désactivation du laser) Entrée codeur / tachymètre (max. 20 000 tr/min) |
| Affichage / Interface utilisateur | Écran tactile couleur de 7 pouces (interactif) |
| Têtes de mesure compatibles | • VibroFlex Neo • VibroFlex Xtra • VibroFlex Xtra Fiber • VibroFlex Compact • VibroFlex QTec • VibroFlex Range • VibroFlex Fiber |
| Logiciels | VibSoft (à partir de la version 6.4) : interface VibroLink, commande du générateur de signaux ; interface Web (autonome) |
| Propriété | Valeur |
|---|---|
| Température de fonctionnement | 0 … +40 °C |
| Indice de protection | IP20 |
| Consommation électrique | max. 150 VA (y compris la tête de capteur) |
| Poids | 7.3 kg (à l'exception de la tête de capteur) |
| Dimensions (L x l x H) | 285 x 140 x 383 mm |
