Xtra sensibilité dans les petits espaces

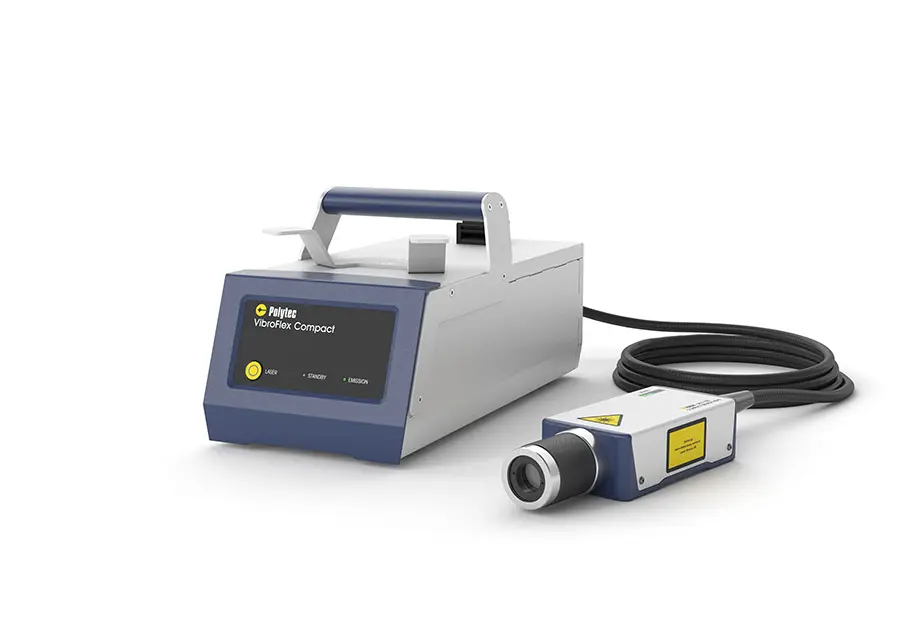

La tête de capteur compacte de l'VibroFlex est conçue pour les configurations très compactes, les environnements de production exigeants et les détails infimes dans les applications technologiques ou biomédicales. La caméra HD+ en ligne, disponible en option, facilite le positionnement précis du laser et permet une documentation adéquate des tests. Un filtre optique assure un contraste parfait. Les lentilles de microscope disponibles en option permettent de focaliser la tache laser sur 1,5 μm, ce qui facilite l'inspection de microsystèmes et de structures complexes présentant des détails fins.
VibroFlex – la flexibilité supérieure de la mesure des vibrations par laser.
Points forts
//- Tête de capteur extrêmement compacte avec unité laser séparée pour les configurations très compactes et l'intégration dans des bancs d'essai
- Objectifs de microscope et éclairage coaxial disponibles pour l'analyse des microstructures (en option)
- Configuration simple et documentation des tests grâce à la caméra HD+ (en option)
- Large gamme d'accessoires, spécialement conçus pour l'intégration dans des bancs d'essai
- Excellente sensibilité optique
Contactez nos experts
Contactez nos experts
Discutons-en ! Nous trouverons la solution qui répondra à vos besoins.
Pas de budget ? Mesurez tout simplement.
Que vous ayez besoin de prestations de mesure, de location d’équipement ou de leasing sur mesure, notre offre de service PolyFlex répond à vos objectifs techniques tout en s’alignant sur votre stratégie financière. Idéal pour les projets de courte durée, les besoins ponctuels ou les budgets limités.
Avec PolyFlex, vous obtenez des résultats sans compromettre vos délais ni votre budget.
Caractéristiques techniques
| Propriété | Valeur |
|---|---|
| Bande passante de fréquence max. | CC – 32 MHz (Connect+) |
| Grandeurs mesurées | Vitesse, déplacement, accélération |
| Vitesse de vibration max. | ±12 m/s |
| Plages de vitesse | ±1 mm/s – ±12 m/s |
| Meilleure résolution de vitesse | 1,5 nm/s/√Hz |
| Meilleure résolution de déplacement | < 30 fm/√Hz |
| Accélération max. | 100 000 km/s² |
| Traitement du signal | Basé sur FPGA |
| Propriété | Valeur |
|---|---|
| Conception optique | Interféromètre hétérodyne |
| Laser de mesure | 633 nm (HeNe, rouge visible) |
| Puissance du laser de mesure | < 1 mW |
| Laser pilote (faisceau cible) | HeNe = laser de mesure |
| Classe de sécurité laser | Classe 2 |
| Distance de travail | 204 mm .. ~ 10 m |
| Mise au point | Manuelle |
| Caméra intégrée | En option (CMOS HD) |
Toutes les sorties via Frontend Connect+
| Propriété | Valeur |
|---|---|
| Température de fonctionnement | +5 ... +40 °C |
| Humidité relative | max. 80 %, sans condensation |
| Indice de protection | IP40 |
| Consommation électrique | env. < 15 W |
| Poids | 5,2 kg (capteur + unité laser) |
| Dimensions (L x l x H) | Capteur : 183 x 63 x 62 mm Unité laser : 339 x 155 x 162 mm |
Cliquez ici pour consulter les caractéristiques techniques de l'interface Connect+
