はんだバンプ
はんだバンプを素早くチェック
密閉されていない半導体チップは、フリップチップボンディング方式では「バンプ」で接続されることが多い。このバンプの平面度は、チップの各接触面と筐体との電気的接続が正しく行われているかどうかを確認する上で非常に重要です。ポリテックの非接触表面粗さ・形状測定機 TopMap は、はんだバンプの高さと共平面性を高い精度で迅速に測定することができます。
関連製品
TopMap Micro.View+
TopMap Micro.View®+は、困難なワークのテクスチャ、表面仕上げ、微細構造をサブナノメートルの分解能で測定するためのモジュラーデザインの次世代光学式表面形状測定機です。 フォーカスファインダーとフォーカストラッカーは、100mmという非常に大きなZレンジに沿って、常にサンプルの焦点を合わせ続けることができます。 チャレンジしてください!
TopMap Pro.Surf
Pro.Surfは、表面形状用の高速でプロフェッショナルな3D測定ソリューションです: 200万点の測定ポイントを数秒で取り込み、細部まで確認できます。 Pro.Surfは、高速測定で困難な生産ワークフローに対応します。44x33 mmという非常に大きな視野は、大きなサンプルや複数のサンプルを一度に捉えることができます。 スティッチングは230x220 mmまで拡大され、70 mmの大きなZレンジがさらに柔軟性を提供します。
エレクトロニクス、半導体、ソーラー業界のその他の関連アプリケーション

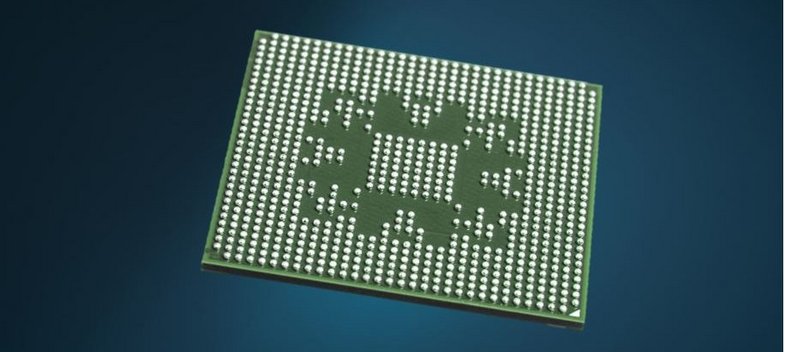

- BGA (ボールグリッドアレイ)
bump measurement on a ball grid array (BGA) as 3D profile - 高出力レーザダイオード
Inspection of flatness and step-height on high power LED - モバイル機器
Production testing of components for mobile devices using 3D optical surface metrology - パス/フェイル分析
Large image field and automatic pattern recognition allow multi-sample measurements in one shot - without manual positioning or fixture - 表面パラメータ
Surface parameter characterizing the form, waviness and texture of a workpiece
