Caméras Emberion

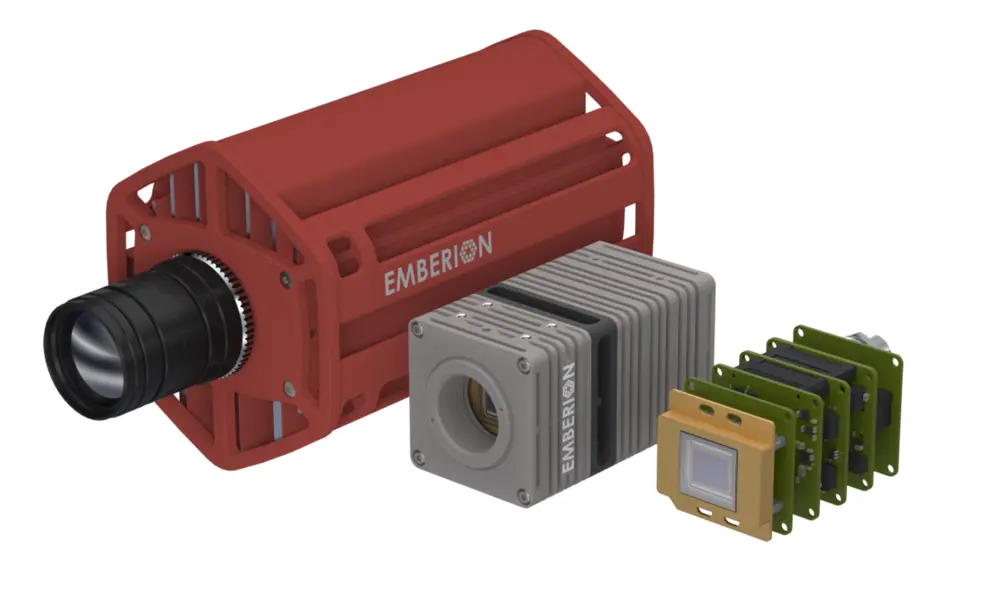

Emberion développe des produits uniques dans le domaine de l'imagerie et de la détection en combinant son savoir-faire en matière de traitement des nanomatériaux avec l'intégration de ROIC conçus sur mesure et garantissant un contrôle strict de la qualité. Emberion propose des cœurs de caméra avec une intégration complète HW et SW pour la conversion analogique-numérique, le prétraitement, la gestion thermique et consommation, ainsi qu'une interface numérique avec boîtier IP intégré.

Les capteurs d'image unique brevetés - Emberion colloidal quantum dot (CQD) photodiode - offrent une haute dynamique (HDR) et un spectre étendu 400-2000nm (du visible jusqu'au proche l'infrarouge), le tout dans un seul capteur

Powerpoint Presentation

Emberion explique les applications SWIR à Vision 2022

Découvrez la technologie unique Emberion

Applications

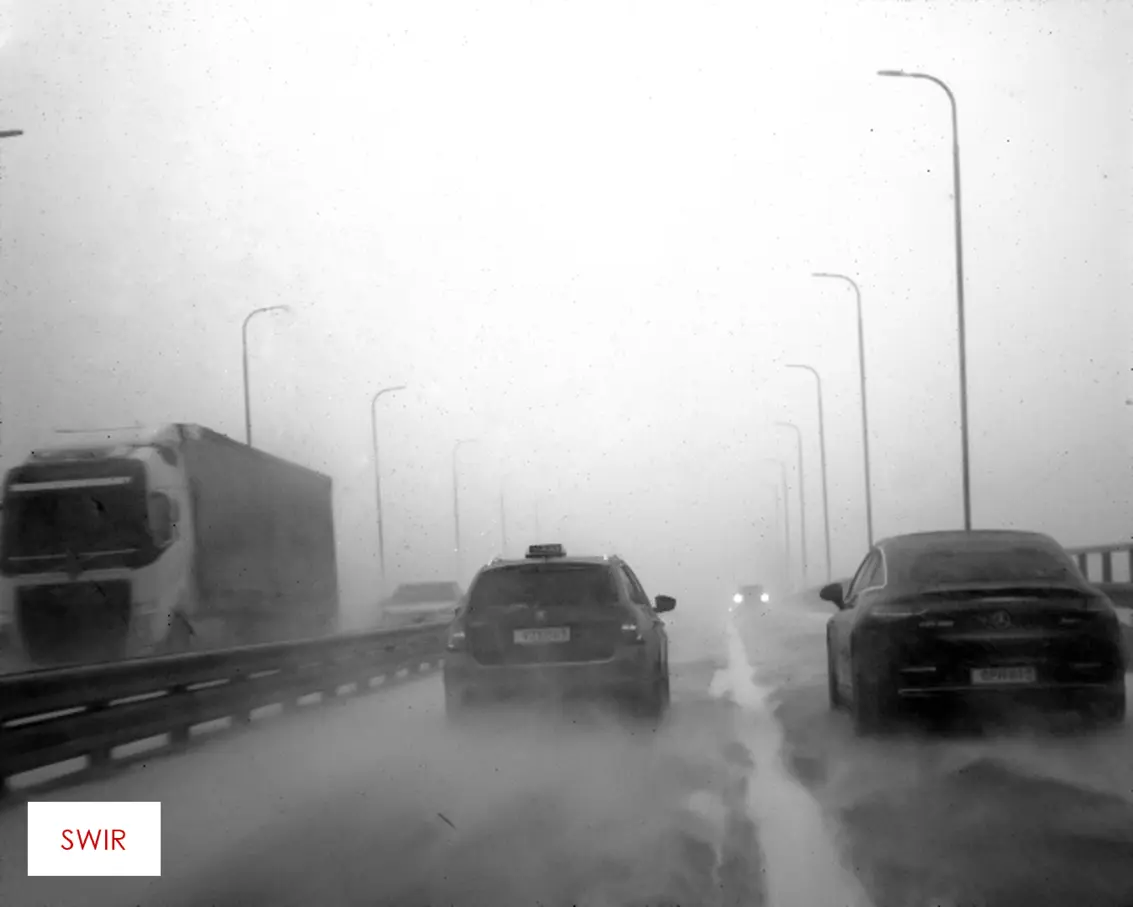

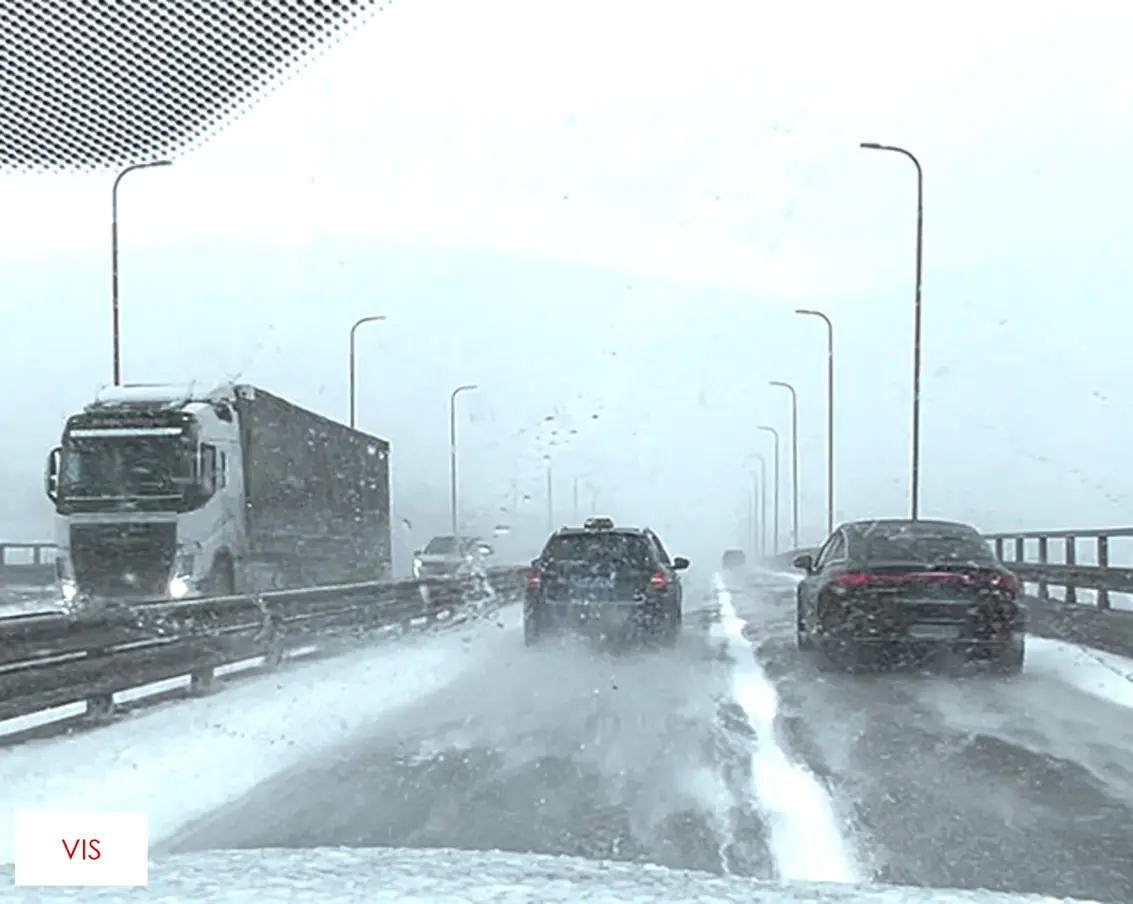

_{Flocons de neige, éclairage et plaque d'immatriculation}

Les flocons de neige en mouvement et l'eau sur le pare-brise ne sont pas visibles en SWIR. Les lumières halogènes et LED apparaissent différemment entre le spectre visible (VIS) et le SWIR. La plaque d'immatriculation est clairement lisible en SWIR, et les interférences causées par le pare-brise sont minimales dans ce spectre.

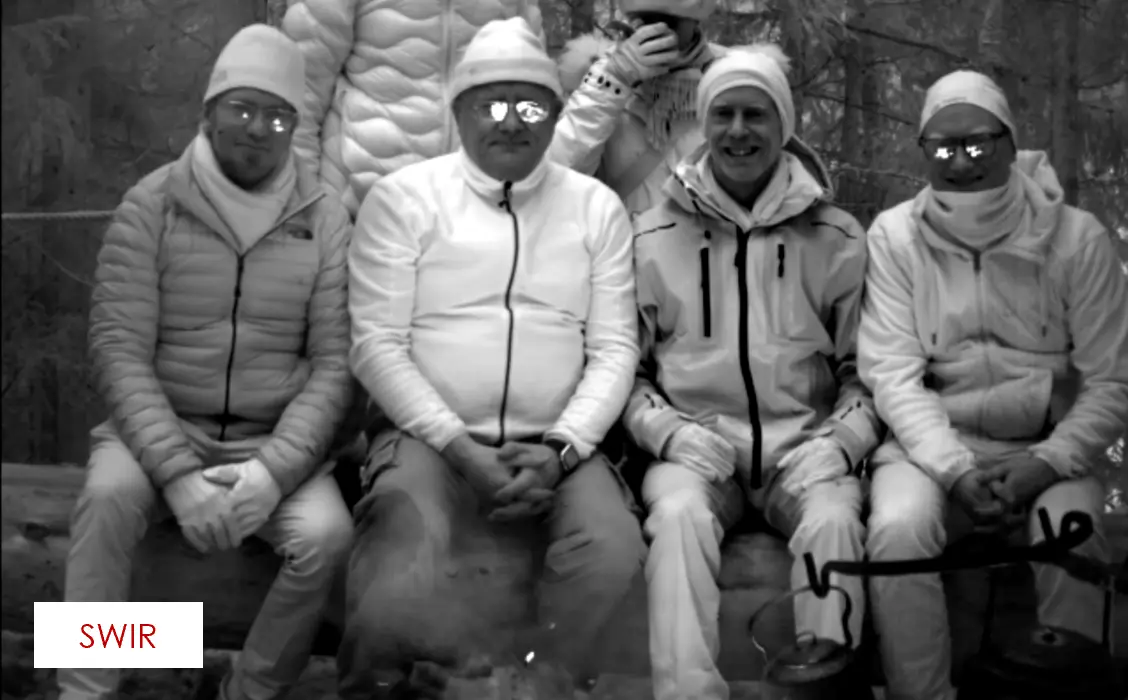

Pénétration dans la fumée

L'image à gauche montre de la fumée visible provenant d'un feu de camp qui obstrue la scène. La même image peut être observée à travers la fumée en utilisant la caméra Emberion VS20 SWIR avec un filtre de 1550 nm. Le SWIR pénètre à travers les particules de fumée, permettant une surveillance dans des conditions défavorables (défense, vision nocturne, lutte contre les incendies, automobile).

Wafer de silicium

Le Si-wafer est très réfléchissant et opaque en lumière visible, ce qui empêche de voir les objets derrière lui et limite l'inspection à la surface des structures CMOS. En SWIR, il devient transparent, permettant d'examiner les structures internes et arrière.

Packaging

Les flacons sous l'emballage opaque ne sont pas visibles dans le spectre visible (VIS). Dans le spectre SWIR, au-dessus de 1000 nm, le film plastique de l'emballage devient transparent. La meilleure transparence et le meilleur contraste sont obtenus à des longueurs d'onde supérieures à 1850 nm, permettant de voir clairement la bulle d'air dans le flacon.

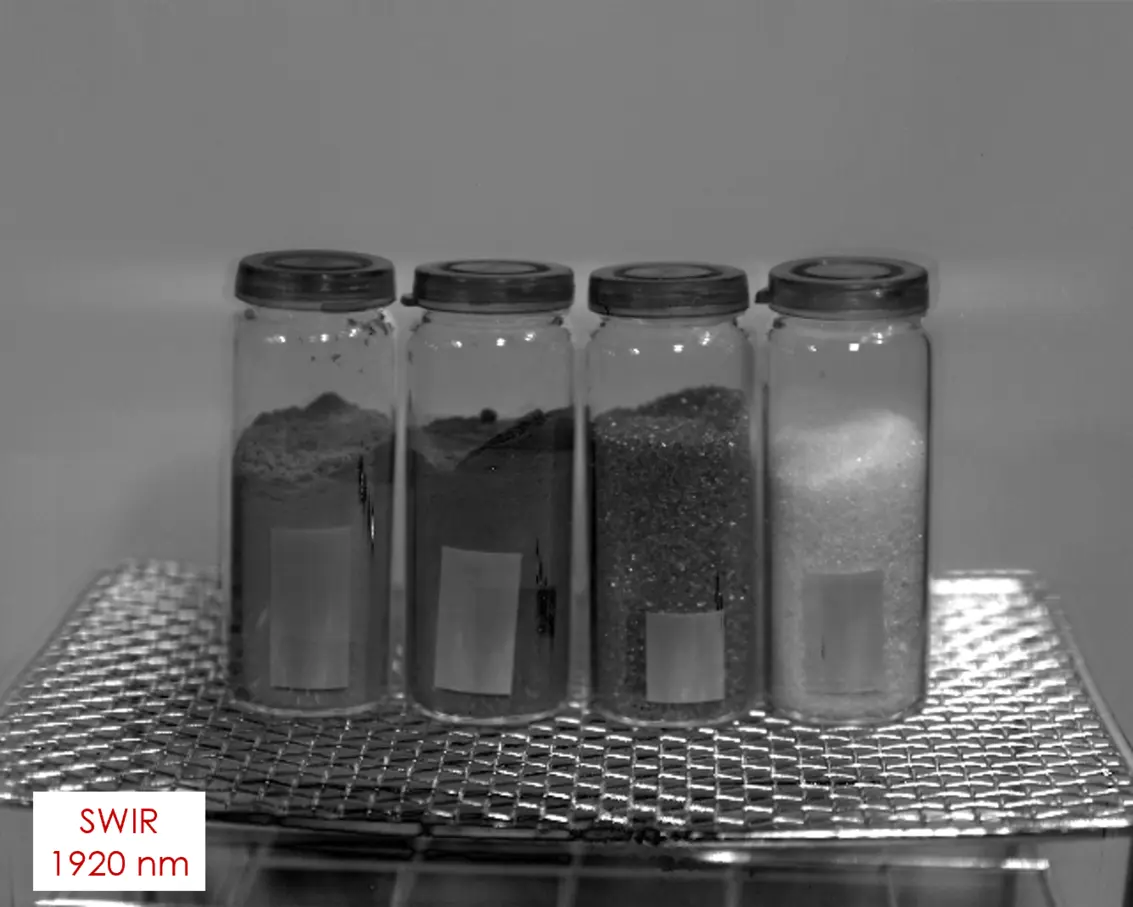

Poudre

Les types de poudres illustrés de gauche à droite sont l’amidon de pomme de terre, le bicarbonate de soude, le sucre et le sel de table. En utilisant la technologie SWIR, nous pouvons observer des niveaux de contraste différents à des longueurs d'onde spécifiques, ce qui permet de distinguer efficacement les différents types de poudres et de granulés. Cette capacité de différenciation est essentielle dans de nombreuses applications, notamment dans l'industrie alimentaire et pharmaceutique, où il est crucial d'identifier et de contrôler les matières premières avec précision.

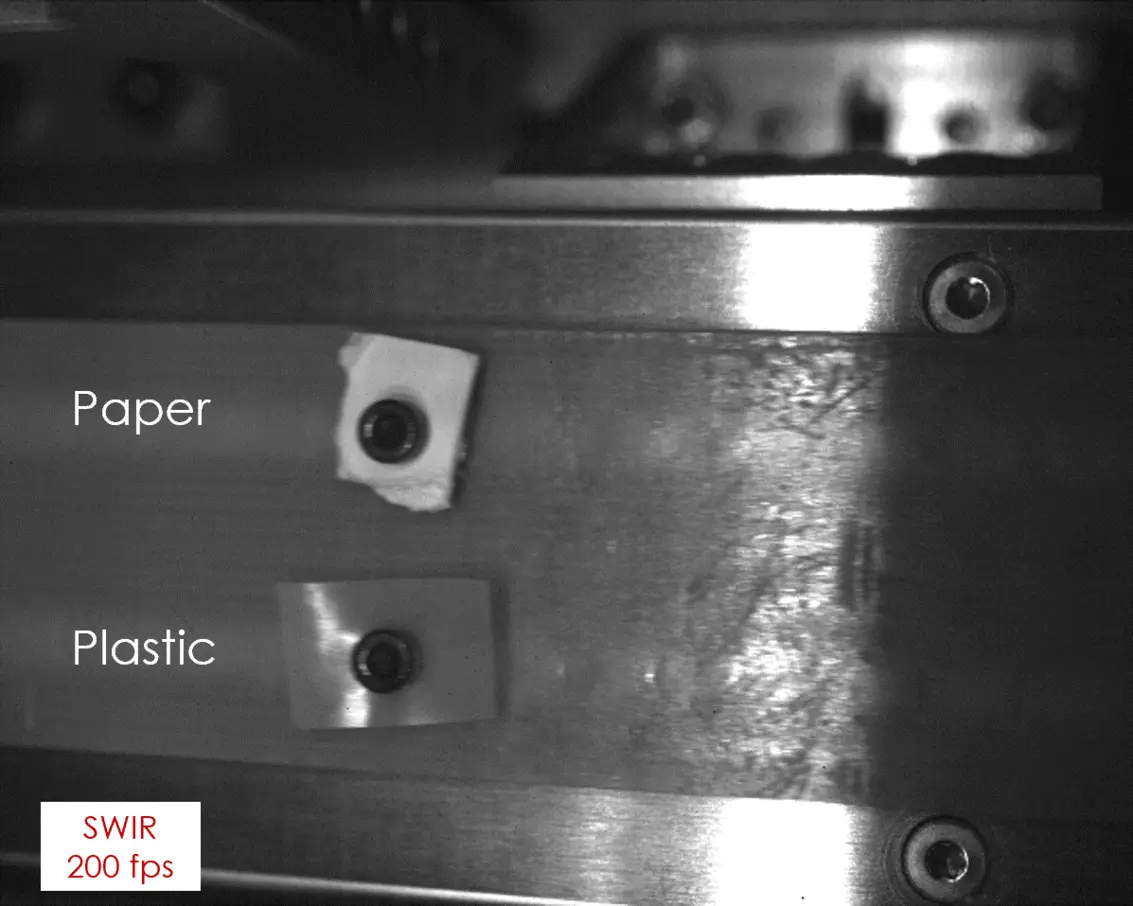

Convoyeur

Des échantillons de plastique blanc et de papier sont fixés sur un tapis roulant fonctionnant à une vitesse de 1 m/s. À cette vitesse, une image standard prise avec un iPhone ne peut pas capturer une image claire du tapis roulant. En revanche, grâce à la lumière SWIR, la caméra Emberion VS20 est capable de réaliser un tri optique même lorsque le tapis roulant fonctionne à cette vitesse. Cette technologie permet d’optimiser les processus de tri dans diverses applications industrielles, garantissant une identification précise et rapide des matériaux, ce qui est essentiel pour améliorer l'efficacité opérationnelle.

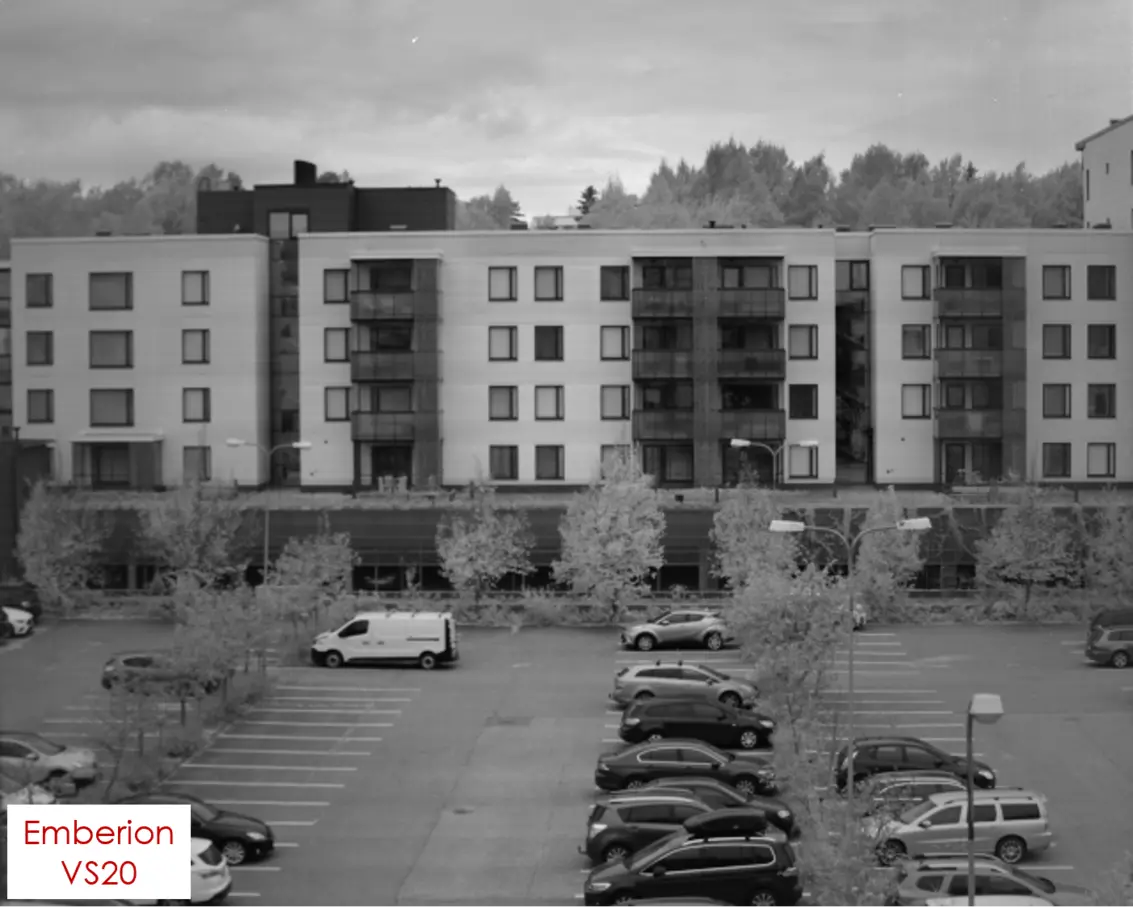

En extérieur

Une image à large spectre VIS-SWIR ressemble à une image en lumière visible, mais présente des différences notables en termes de contraste. Par exemple, les feuilles des arbres apparaissent beaucoup plus claires en infrarouge qu'en lumière visible. La caractéristique de réponse non linéaire et la plage de sensibilité spectrale élargie du capteur Emberion cQD permettent d’obtenir une gamme dynamique plus large. Cela se traduit par des différences de contraste visibles dans des éléments tels que les nuages, les balcons et les vitres de voiture, offrant ainsi une meilleure analyse et identification des détails dans diverses applications.

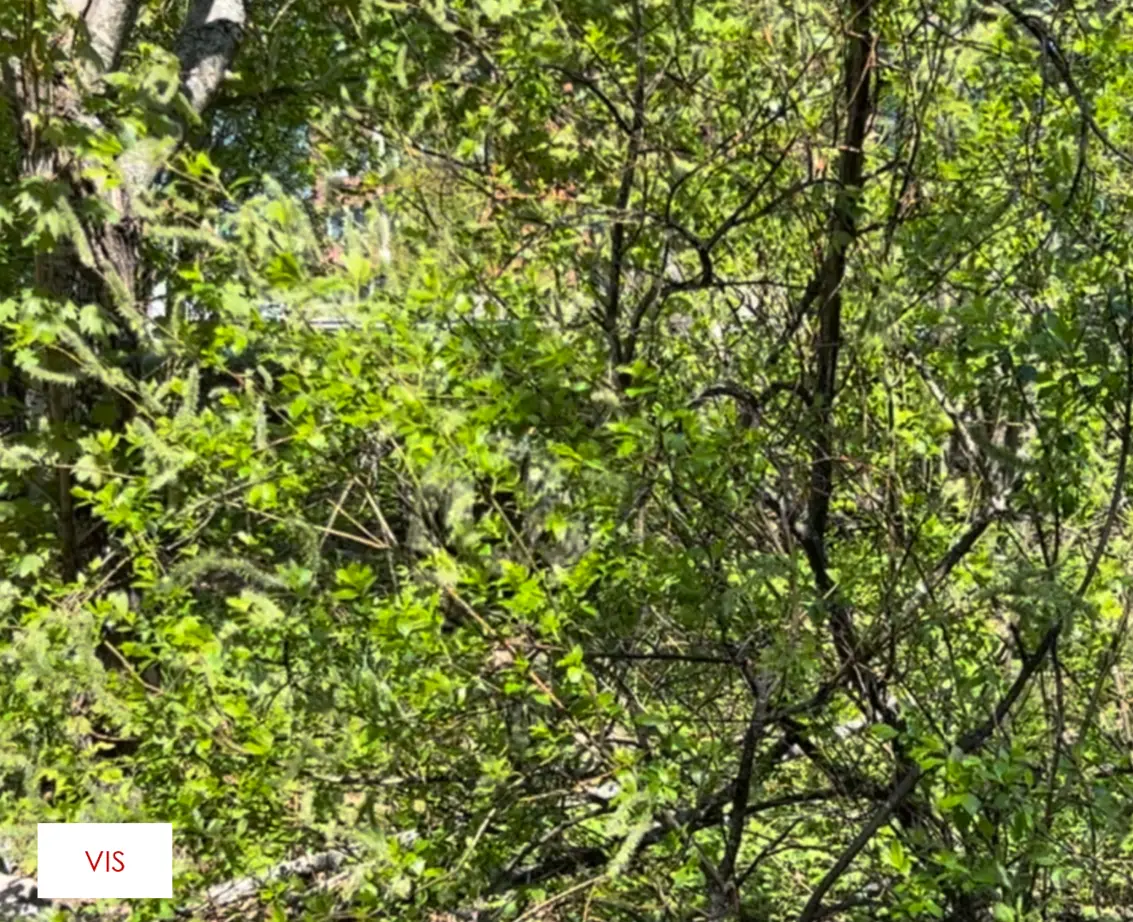

Camouflage

Le camouflage a été détecté derrière les arbres. Bien que l'uniforme militaire soit recouvert d'un revêtement NIR, ce dernier reste vulnérable dans la plage SWIR. Cette limitation souligne l'importance de l'utilisation de technologies avancées de détection, qui permettent d’identifier les menaces potentielles même lorsque des efforts de camouflage sont en place. Les capacités de détection en SWIR offrent un avantage stratégique dans les opérations militaires, en garantissant une surveillance efficace et une identification précise des cibles, même dans des environnements où le camouflage est utilisé.
