Mesure de vibration optique plein champ en 3D pour des essais modaux expérimentaux
Le vibromètre à balayage PSV-500-3D Polytec Scanning Vibrometer réalise vos mesures vibratoires de manière précise et fiable, aussi bien dans le domaine de la recherche et que du développement de produit. Les modes vibratoires et les modes spécifiques détectés vous aident en matière de « NVH », de mesures acoustiques, de dynamiques de structure, d'analyses ultrason, de validation FEM et d'essais non destructifs.
Le PSV-500-3D analyse précisément l’acoustique, la dynamique et le comportement vibratoire de structures d’échantillons. Le PSV-500-3D effectue des mesures précises sur tout le champ en mode sans contact et sans charge en masse pour une analyse complète, par exemple. détection de diaphonie entre les éléments capteurs, la propagation des ondes de surface dans les tests de matériaux non destructifs ou le développement de réseaux de capteurs intégrés pour les matériaux composites. Il vous fournit des images et des animations interprétables à partir de données en temps et fréquence.
Points forts
- Mesure vibratoire sans contact et en plein champ avec une résolution spatiale de qualité FEM
- Mesure même sur des structures minuscules grâce au plus petit spot laser
- Mesures à travers l'eau et autres supports transparents
- Outils de vision industrielle pour une configuration facile
- Interfaces CAE professionnelles pour la validation des modèles
- Traitement avancé de la géométrie pour une présentation significative des résultats
- Analyse modale avec excitation MIMO et 8 canaux d'entrée
- Avec une interface ouverte, des options logicielles et des accessoires polyvalents

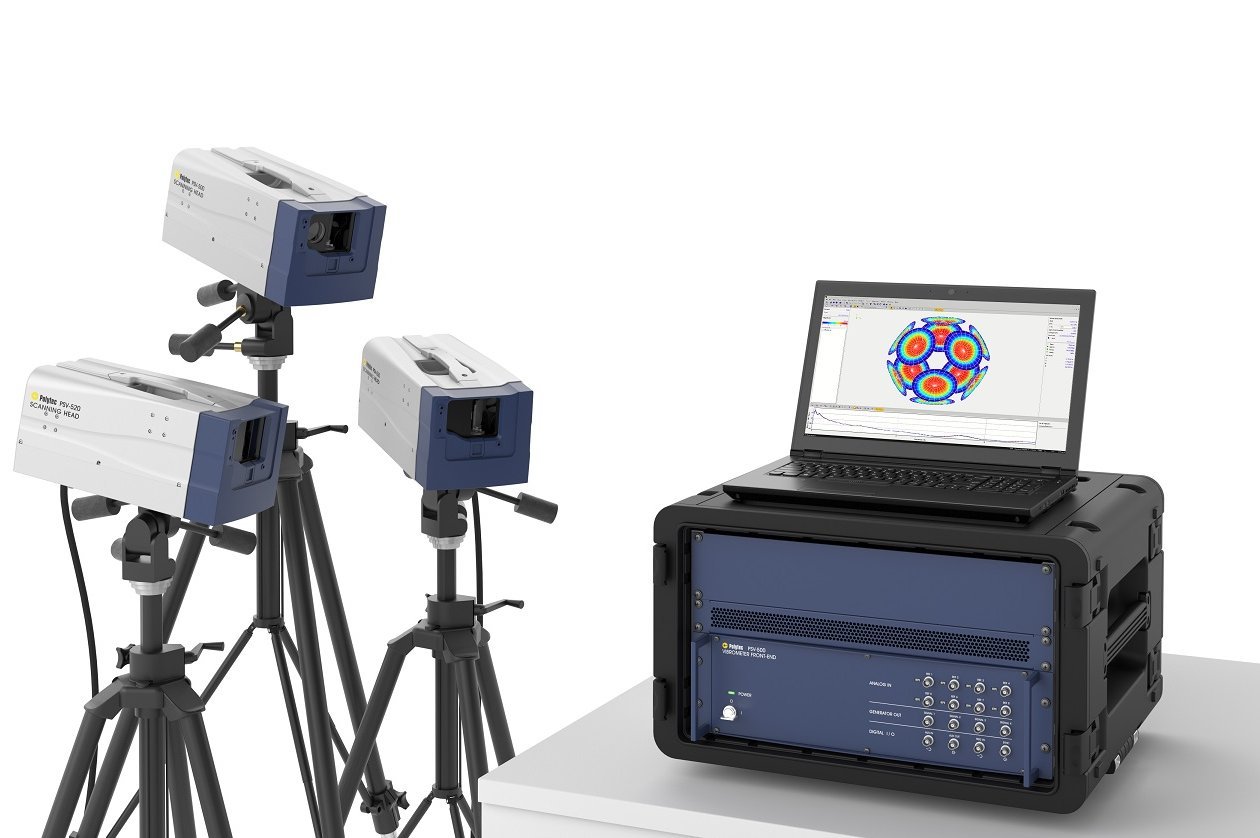

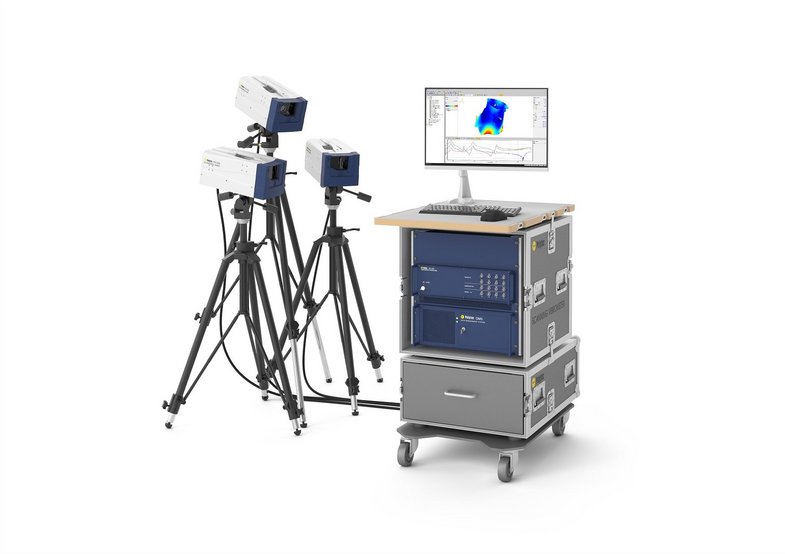

- Système compact avec ordinateur portable ou système rack classique
- Modulable pour une station de test structurelle entièrement automatisée RoboVib®
Validation FEM basée sur des formes de déviation opérationnelles
Grâce à la mesure simultanée de données en plan et hors plan, le PSV-500-3D vous permet de valider des analyses de déformées opérationnelles et des modèles de simulation par éléments finis (FE). Le PSV-500-3D couvre la mesure de fréquences allant de DC à 25 MHz avec des vitesses de vibration comprises entre 0,01 µm/s et des mouvements vibratoires rapides allant jusqu'à 30 m/s. Le laser hélium-néon précis (HeNe), avec son petit spot de mesure, convient aux mesures sur des structures extrêmement fines et permet même de mesurer dans et à travers l'eau et d'autres milieux transparents. Pour les mesures difficiles sur des surfaces techniques, sur des structures d'essai sombres, biologiques, en mouvement ou en rotation, découvrez également le nouveau vibromètre à balayage PSV QTec.
Le vibromètre à balayage 3D ou son extension peut également être étendu pour inclure une station de mesure RoboVib® entièrement automatique.
Alignement automatique 3D
Grâce aux nouvelles techniques de vision, l'utilisation des vibromètres laser à balayage est aussi facile que celle des capteurs de vibration monopoint. Cela réduit au minimum les besoins de formation pour la réalisation des mesures. Afin d'obtenir des données fiables, notamment lors de tests à haute fréquence sur des outils médicaux ou pour mesurer les contraintes et les déformations, l'alignement automatique des trois lasers superposés est essentiel. Dans ce cas, la fonction de vision "3D alignment scan" garantit une précision de l'ordre du µm en X, Y et Z, ce qui permet d'accélérer la mise en place des tests et d'obtenir des résultats de mesure très fiables.
Accessoires et composants
Accessoires optiques

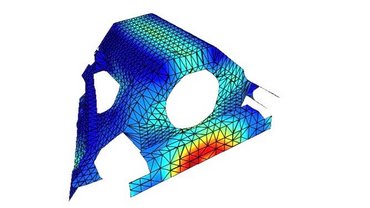

PSV-G-500 : Unité de balayage de géométrie
Capteur de distance laser intégré pour mesurer la géométrie de l'échantillon.
PSV-A-HNeBF : Filtre bloc hélium-néon
Filtre coupe-bande pour une meilleure visibilité du spot laser lors de la mesure de très petites pièces ou de surfaces miroir.
PSV-A-526 : Fenêtre avant
Protège le mécanisme de balayage de la poussière, le vent et l'excitation acoustique à des niveaux de dB élevés
A-MIR-xxxx : Sets de miroirs
Les sets de miroirs Polytec sont de différentes tailles pour vous aider à configurer votre mesure.
Trépieds, bancs d'essai, positionnement
VIB-A-T02 : Trépied avec tête panoramique / inclinable
PSV-A-T34 : Trépied de table
Trépied de table rigide pour 3 têtes de mesure PSV. Fournit une configuration optimisée pour des performances dans le plan avec de petites pièces.
PSV-A-T35 : Trépied de table
Trépied de table rigide de 3 têtes de mesure PSV. Fournit une configuration étroite optimisée pour des performances hors du plan avec de petites pièces.
PSV-A-T51 : Trépied motorisé
Support motorisé pratique pour les 3 têtes de mesure PSV.
Miscellaneous
Contrôle du scanner externe
Permet un contrôle supplémentaire des miroirs de balayage par des signaux de tension externes.
PSV-A-430 : Unité de porte acoustique

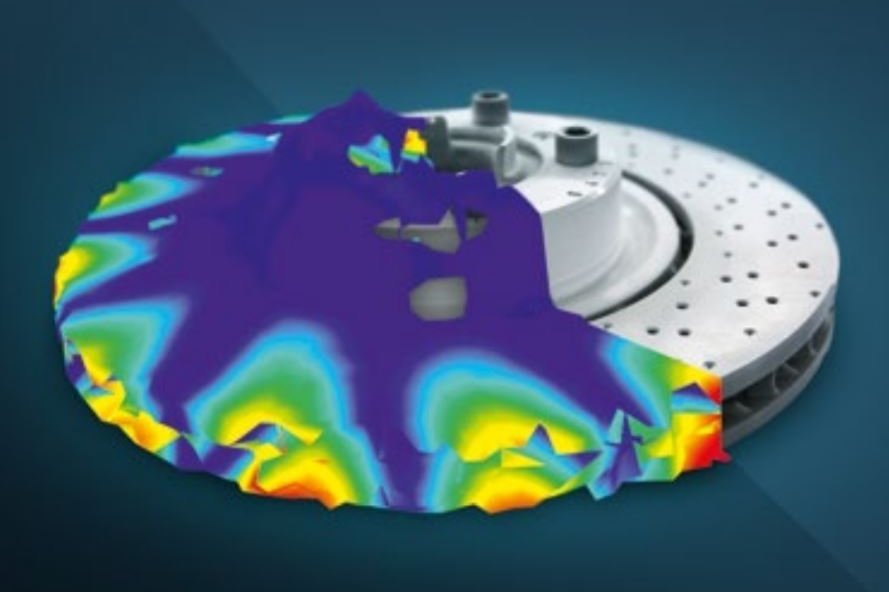

Active l'ouverture de la porte si un bruit dépasse un certain seuil. Convient aux applications de déclenchement d'événements telles que les mesures de crissement de frein.

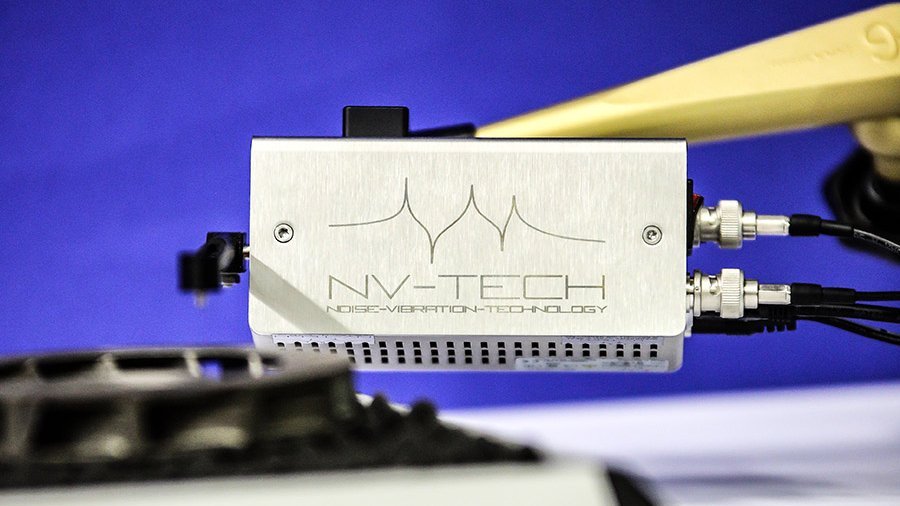

SAM Marteau Modal Automatique évolutif
Excitation de l'échantillon pour des essais modaux expérimentaux avec niveau de force répétable. Système configurable et évite les doubles coups de manière fiable.
A-RET-xxxx : Accessoires rétro-réfléchissants
Sprays, rubans, feuilles et microbilles de verre pour améliorer le rapport signal/bruit lors de la mesure de surfaces non réfléchissantes.
Produits associés
Marteau Modal Automatique Scalable SAM
La répétabilité inégalée du marteau modal automatique modulable SAM s'adapte parfaitement aux vibromètres laser à balayage lors d'analyse modale expérimentale.
PolyWave
PolyWave – logiciel évolutif pour une analyse étendue des vibrations, optimisé pour le traitement continu des données de mesure vibratoire générées avec les vibromètres laser Polytec.
Vibromètre à balayage PSV-500
Le vibromètre laser à balayage PSV mesure sans contact les vibrations sur l'ensemble d'une surface avec une précision laser. Son laser HeNe visible offre un rapport signal/bruit exceptionnel sur les surfaces réfléchissantes et est idéal pour les petits échantillons ou sous l'eau. Cette solution flexible permet aux chercheurs et développeurs de maîtriser facilement les tâches de mesure vibratoire les plus complexes - du courant continu à 25 MHz. Détectez et visualisez les formes de déviation opérationnelles et les modes propres avec ce vibromètre laser de pointe. Augmentez les capacités de votre système 1D en un système 3D complet pour répondre à de nouveaux besoins.
Vibromètre laser à balayage PSV QTec
Les vibromètres à balayage PSV QTec, qui ont fait leurs preuves, constituent la référence en matière de sensibilité de mesure pour la cartographie vibratoire plein champ! La technologie innovante et brevetée QTec® basée sur un laser infrarouge (SWIR) permettant d'obtenir des mesures fiables sur toutes les surfaces, du courant continu à 25 MHz. Le PSV QTec réduit considérablement les temps de mesure - en particulier sur les objets sombres, biologiques, rotatifs ou en mouvement, en déterminant les formes de déflexion opérationnelle et les modes propres pour les essais NVH, acoustique, dynamique structurelle, ultrasons, validation FEM et NDT.
RoboVib Station d'Essai Robotisée
En combinant un vibromètre à balayage 3D avec un robot industriel, le RoboVib® vous propose une station de mesure automatisée pour de la mesure de composants complexes jusqu'à l'intégralité des carrosseries de véhicule. Réduisez considérablement la durée et les coûts des essais, ainsi que les délais de commercialisation, dans le cadre de l'analyse modale expérimentale. Réalisez des essais complets à 360° sur la carrosserie d'un véhicule, par exemple, en un ou deux jours seulement et en une nuit, au lieu de plusieurs semaines de préparation avec les montages d'essai classiques.
Services de mesure & locations
En tant qu'ingénieur de développement ou de test, vous bénéficiez de la technologie de mesure Polytec la plus récente et de l'expertise de nos collaborateurs expérimentés. Notre personnel vous aidera à exploiter au mieux votre appareil et à acquérir des données de mesure optimales. Les services d'ingénierie peuvent être assurés dans vos locaux ou dans l'un des centres de test Polytec. Pour réaliser des essais modaux entièrement automatisés, vous pouvez utiliser notre RoboVib station d'essai robotisée.
Logiciel PSV
Le logiciel PSV est le cœur de chaque vibromètre laser à balayage Polytec. Ce logiciel complet permet l'acquisition, l'affichage et l'édition rapides et simples des données de mesure des vibrations recueillies avec tous les vibromètres à balayage PSV, avec la gamme d'équipement pour les microstructures MSA pour les observations microscopiques ou avec la station de test automatisée RoboVib®.
