Mesure de vibration sans contact sur des objets en rotation

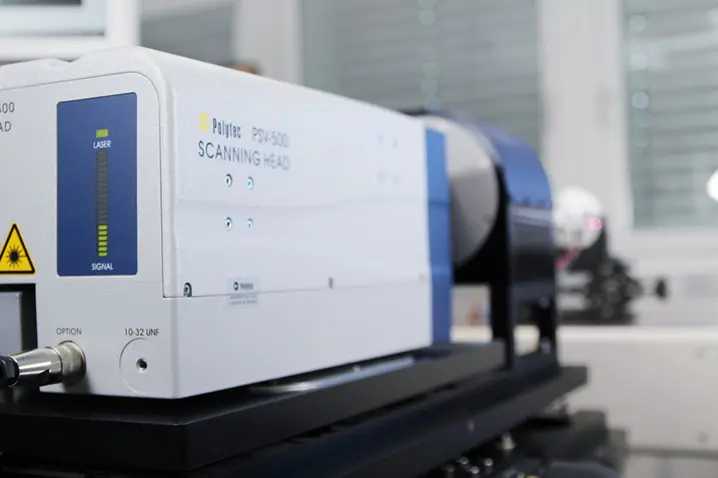

Le déroteur PSV-A-440 facilite les mesures vibratoires sans contact à l'aide des vibromètres à balayage VibroScan QTec Neo. Caractériser pleinement la dynamique des objets en rotation tels que les ventilateurs ou les turbines dans des conditions opérationnelles jusqu'à 24 000 tr / min.
Contactez nos experts
Contactez nos experts
Discutons-en ! Nous trouverons la solution la plus adaptée à vos besoins.
Highlights
//- Données précises à partir de mesures effectuées dans des conditions réelles de fonctionnement
- Mesure des vraies formes de déflexion opérationnelles
- Mesure d'accélération et de décélération pour une analyse pratique des commandes sans instrumentation
- Pas de télémétrie nécessaire
- Compatible avec les vibromètres à balayage à hélium-néon : VibroScan QTec Neo, PSV-500*, PSV-400.
*) except PSV-500 Xtra scanning heads - Synchronisation facile avec les signaux de codeur populaires
Optimiser la dynamique et l'acoustique en R&D

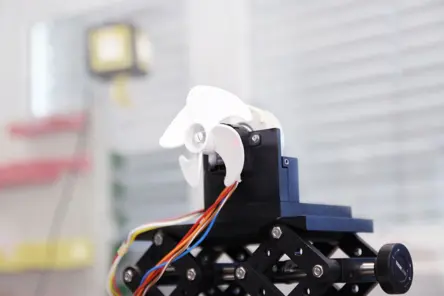

Les formes de déflexion et les fréquences de résonance réelles sont mesurées et prises en compte dans le processus de validation des modèles EF. Grâce au dérotator, l'analyse et la mesure des vibrations deviennent réalisables d'une manière simple. Les systèmes de télémétrie deviennent inutiles. Une électronique de contrôle sophistiquée suit le mouvement de l'objet en rotation, ce qui se traduit par une position stable du faisceau laser. La mesure réelle est étonnamment simple et en raison de la vitesse synchronisée du dérotateur, l'objet semble rester immobile.
Le dérotateur optique PSV-A-440 est fourni soit comme accessoire pour un vibromètre à balayage Polytec, soit comme solution complète comprenant l'unité rotative avec entrée codeur, une unité de commande, un châssis réglable pour le réglage de l'angle et de la hauteur, un vibromètre à balayage VibroScan QTec Neo et un vibromètre de référence à point unique. Un module logiciel installé sur le système de gestion des données du vibromètre à balayage permet de configurer facilement le dérotateur pour les essais dynamiques et statiques.
Produits associés

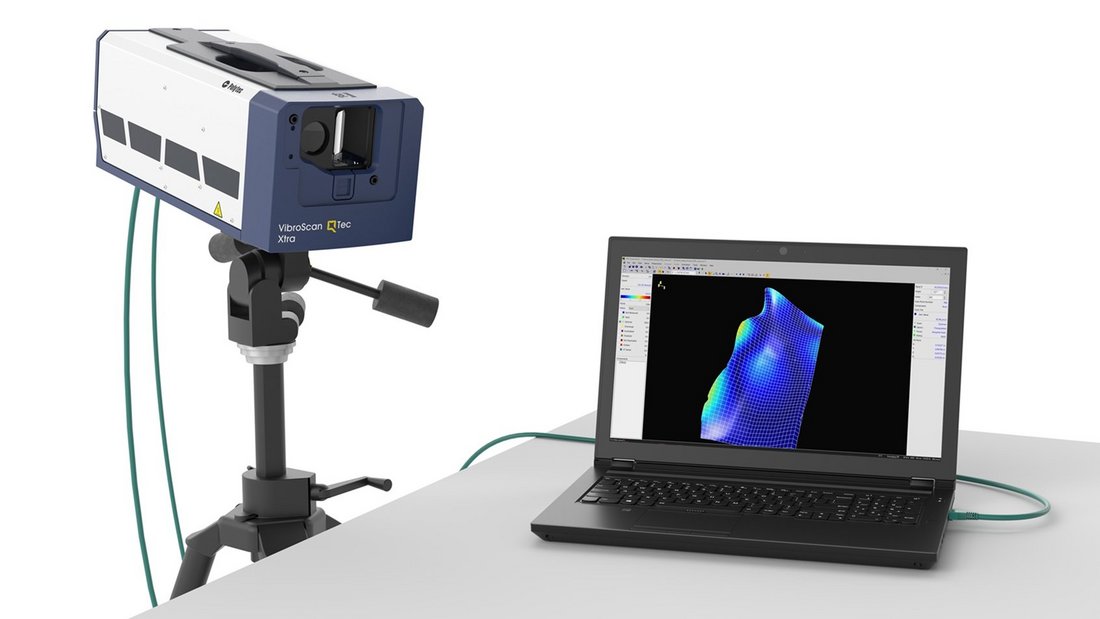

VibroScan QTec Neo
VibroScan QTec Neo mesure les vibrations d’une manière nouvelle - sans contact, sur l’ensemble de la surface et avec une précision sans précédent. Pour la première fois, la technologie QTec® a été transférée avec succès du laser SWIR infrarouge au laser visible hélium-néon. Doté d’un petit point de mesure laser, le laser hélium-néon précis convient aux mesures sur les structures les plus fines et peut même mesurer dans l’eau et à travers celle-ci. QTec® garantit toujours un signal stable et le meilleur rapport signal/bruit. VibroScan QTec Neo assure une portabilité maximale grâce à l’acquisition de données intégrée et au générateur de signal allant jusqu’à 32 MHz.
PolyWave
PolyWave – logiciel évolutif pour une analyse étendue des vibrations, optimisé pour le traitement continu des données de mesure vibratoire générées avec les vibromètres laser Polytec.
Services de mesure & locations
En tant qu'ingénieur de développement ou de test, vous bénéficiez de la technologie de mesure Polytec la plus récente et de l'expertise de nos collaborateurs expérimentés. Notre personnel vous aidera à exploiter au mieux votre appareil et à acquérir des données de mesure optimales. Les services d'ingénierie peuvent être assurés dans vos locaux ou dans l'un des centres de test Polytec. Pour réaliser des essais modaux entièrement automatisés, vous pouvez utiliser notre RoboVib station d'essai robotisée.
