VibroScan. Des mesures sans limites — du macro au micro
De quelques centimètres à plusieurs mètres : telle est la plage de mesure que nos clients exploitent déjà aujourd’hui avec le VibroScan QTec®, qu’il s’agisse d’une carrosserie de véhicule ou d’un composant individuel compact. L’extension pour microscope ouvre désormais une troisième dimension. En utilisant la même tête de mesure et sans changer de système, vous pouvez effectuer des mesures jusqu’à l’échelle micrométrique. D’un éléphant à une patte de mouche : mesurez sans limites avec un seul et même système.
De la gamme macro à la gamme micro en passant par la gamme méso, nous avons la solution adaptée à chaque dimension :
Pourquoi les vibrations microscopiques sont-elles importantes pour les grandes structures ?
Les vibrations perturbatrices dans les smartphones, les calculateurs électroniques ou les dispositifs médicaux proviennent souvent de causes infimes : un actionneur, un condensateur ou un fil de connexion de l'ordre du micromètre. Une solution de mesure fluide permet aux utilisateurs de zoomer avec précision jusqu'au niveau des composants, sans avoir à changer de système, à adopter un nouveau format de données ni à suivre une formation supplémentaire.
Trois facteurs rendent cela possible : une mise au point laser fine, un positionnement de haute précision à l'échelle du micromètre et une optique de microscope à faible profondeur de champ permettant de distinguer avec précision des structures très proches les unes des autres.
Les exemples pratiques présentés dans cette vidéo vont des microphones MEMS aux antennes d'une abeille. L'avantage par rapport aux systèmes de microscopie dédiés : le contexte global de l'ensemble reste visible, avec une qualité de signal stable même sur des surfaces rugueuses et sombres.
Échelle macro : grandes structures, comportement dans le monde réel
À l'échelle macro, le VibroScan QTec capture le comportement dynamique de grandes structures telles que les carrosseries de véhicules, les freins, les châssis de machines ou les composants aérospatiaux. Selon l'application, le laser SWIR ou le laser HeNe, associé à l'interféromètre multipath QTec®, fournit des données précises même sur de longues distances et sur des surfaces difficiles, sans nécessiter de préparation fastidieuse de la surface.
Le balayage de toute la surface avec une résolution de type FEM permet de mettre en évidence les modes de vibration et les fréquences propres d’ensembles complets, et d’identifier les points chauds de vibration. Grâce à RoboVib et RoboVib Bench, les essais 3D complexes sont réalisés en quelques heures plutôt qu’en plusieurs jours.
Webinaire : Faites tourner la pale, pas le risque
Découvrez comment la vibrométrie laser sans contact permet de mettre en évidence le comportement vibratoire et la déformation des blisks, des aubes de turbine et des composants de turbocompresseurs. Réduisez la durée des essais, accélérez la validation de la conception et obtenez des informations plus fiables sur le comportement dynamique de vos composants.
Échelle méso : les sous-composants en détail
Dans le domaine méso, l'accent est mis sur des sous-composants critiques tels que les boîtiers d'actionneurs, les circuits imprimés et les supports de capteurs. QTec® garantit un rapport signal/bruit optimal, même en cas de mélange de matériaux. Cela se traduit par moins de moyennes, des temps de mesure plus courts et davantage de points de mesure là où cela compte vraiment.
Il est ainsi possible de corréler les effets locaux avec le comportement global et d'affiner de manière ciblée les modèles d'analyse par éléments finis.
Vibrométrie sans contact pour les méso-composants et les microstructures
Du cm² à l'échelle du µm : découvrez comment le VibroScan QTec caractérise avec précision le comportement dynamique de petites structures intégrées telles que les modules de caméra, les microphones MEMS et les fils de liaison, tout en permettant de passer sans difficulté à des mesures à l'échelle méso et micro grâce à des modules optiques compatibles.
Échelle micro : détails ultra-fins, taille du spot < 2 µm
L'extension pour microscope permet de monter des objectifs de microscope standard sur l'unité de grossissement VibroScan, avec une résolution spatiale inférieure à 2 µm. Grâce au VibroScan QTec Neo et à un laser hélium-néon dans le visible, vous pouvez mesurer avec précision des fils de connexion, des cantilevers MEMS et des microactionneurs, même à travers des milieux tels que l'eau.
C'est notamment sur les cartes de circuits imprimés ou les actionneurs que vous rencontrerez un mélange de surfaces différentes. Contrairement à la vibrométrie classique, la technologie QTec® garantit un rapport signal/bruit optimal, même dans ces cas-là. Plus l'objet est petit, plus vous remarquerez cette différence.

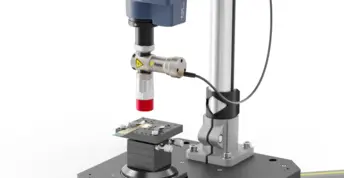

Extension de microscope pour VibroScan
Étendez les capacités de votre VibroScan à l'échelle microscopique.
La nouvelle extension microscope pour le vibromètre à balayage VibroScan permet d'effectuer des mesures de vibrations sans contact et à haute résolution, de l'échelle macroscopique à l'échelle microscopique, à l'aide d'un seul et même système de mesure.
Une seule tête de capteur, un seul logiciel : pas besoin de changer de système, aucune configuration n'est nécessaire. C'est la solution idéale pour vos mesures dans les domaines des MEMS, de l'électronique grand public et des technologies médicales.
Mesurer à différentes échelles
Analysez les vibrations, l'acoustique et le comportement dynamique à différentes échelles grâce à la vibrométrie. Mesurez des échantillons biomédicaux, des composants électroniques et des microstructures à l'aide de la lumière, sans contrainte de masse et sur une large gamme de fréquences.
Avec VibroScan, vous pouvez désormais zoomer sur les moindres détails pour capturer les formes de déformation en vue de la validation de modèles, évaluer la réponse en fréquence et déterminer les paramètres clés.
Les modules complémentaires VibroScan QTec élargissent le champ d'application aux mésostructures et même aux microstructures, tandis que des fonctionnalités logicielles spécifiques permettent un alignement précis de la cible et une haute résolution pour les composants mésostructurés.
Des instruments microscopiques spéciaux (MSA) permettent de distinguer des détails structurels d'un ordre de grandeur supérieur, mais limitent en contrepartie le champ de vision.
Measure what matters - à n'importe quelle échelle et sans compromis.
Applications avancées avec VibroScan QTec
La gamme d'applications du VibroScan QTec s'étend désormais de l'échelle macro à l'échelle micro, en passant par l'échelle méso (cm et mm).
- MEMS and micromechanics
- High-resolution operating deflection shapes of MEMS actuators and sensor elements, including evaluation of resonance behavior and frequency responses.
- Électronique grand public
- Analyse détaillée des composants de smartphones tels que les modules d'appareil photo, les moteurs de mise au point, les actionneurs haptiques, ainsi que des effets liés aux circuits imprimés tels que les « condensateurs chantants ».
- Applications médicales et biologiques
- Étude des composants mécaniques dans les dispositifs médicaux ou les échantillons biologiques dans la gamme de tailles accessible.
- Dynamique structurelle des assemblages compacts
- Identification des points chauds de vibration locaux, enregistrement des formes de déformation en fonctionnement et validation des modèles FEM à l'échelle méso.
- Cordage et encapsulation de semi-conducteurs
- Caractérisation en temps réel du comportement vibratoire ultrasonique des capillaires de cordage et des outils de cordage, en vue de l’optimisation des processus et de l’assurance qualité dans la fabrication de semi-conducteurs.
- Actionneurs haptiques et systèmes de retour d’information
- Validation des moteurs haptiques et des actionneurs LRA à l’aide de mesures de vitesse en séquence temporelle, ainsi que visualisation de la propagation des ondes dans les écrans haptiques, du développement jusqu’à l’assurance qualité en fabrication, en particulier dans le secteur automobile.
Highlights
- Macro et micro dans un seul système
- Une seule tête de capteur, pas de commutation, pas d'interruption du flux de travail
- Un seul système. Un seul logiciel.
- Des données cohérentes à toutes les échelles.
- Sans contact et sur l'ensemble du champ
- Haute résolution spatiale, large bande passante, aucune charge de masse
- Optimisez votre investissement
- Capacité micro sans système micro dédié
- Résolvez les détails les plus fins
- Tailles de spot inférieures à < 2 µm
- Mesurez à toutes les échelles en toute confiance
- Même dans la gamme des dizaines de MHz
VibroScan QTec Xtra
Le VibroScan QTec Xtra mesure les vibrations d'une manière innovante - sans contact, sur champ complet et avec une précision inédite. Grâce à sa révolutionnaire interférométrie multi-chemins, QTec® établit de nouvelles normes en matière de sensibilité optique et d'immunité aux interférences. Le Xtra, basé sur un laser infrarouge (SWIR), se distingue par la plus haute sensibilité optique pour garantir des mesures extrêmement précises, même sur des surfaces techniques exigeantes. Le VibroScan QTec Xtra assure une portabilité maximale grâce à l'acquisition de données intégrée et au générateur de signaux jusqu'à 32 MHz.
VibroScan QTec Xtra 3D
VibroScan QTec Xtra 3D mesure les vibrations de manière triaxiale selon une nouvelle méthode : sans contact, sur tout le champ et avec une précision sans précédent. Grâce à son interférométrie multipath révolutionnaire, QTec® établit de nouvelles normes en matière de sensibilité optique et d'immunité aux interférences. Le Xtra, basé sur un laser infrarouge (SWIR), se caractérise par une sensibilité optique maximale qui garantit des mesures très précises, même sur des surfaces techniques exigeantes. VibroScan QTec Xtra 3D assure une portabilité maximale grâce à l'acquisition de données intégrée et à un générateur de signaux jusqu'à 32 MHz.
VibroScan QTec Neo
VibroScan QTec Neo mesure les vibrations d’une manière nouvelle - sans contact, sur l’ensemble de la surface et avec une précision sans précédent. Pour la première fois, la technologie QTec® a été transférée avec succès du laser SWIR infrarouge au laser visible hélium-néon. Doté d’un petit point de mesure laser, le laser hélium-néon précis convient aux mesures sur les structures les plus fines et peut même mesurer dans l’eau et à travers celle-ci. QTec® garantit toujours un signal stable et le meilleur rapport signal/bruit. VibroScan QTec Neo assure une portabilité maximale grâce à l’acquisition de données intégrée et au générateur de signal allant jusqu’à 32 MHz.
Microscope extension for full-field vibrometer
Un seul vibromètre suffit pour analyser les vibrations, tant au niveau macro que micro. L'extension microscopique du vibromètre à balayage VibroScan QTec permet d'obtenir des spots laser inférieurs à 2 µm, ce qui facilite la caractérisation dynamique des MEMS, des composants et des assemblages utilisés dans l'électronique grand public et la technologie médicale, à des échelles allant du cm² au µm.
