Une nouvelle catégorie – pour de nouvelles idées.
Le VibroScan QTec Xtra 3D mesure les vibrations tridimensionnelles d'une manière innovante - sans contact et avec une précision inédite. Grâce à sa révolutionnaire interférométrie multi-chemins et à la combinaison de diversités, QTec® établit de nouvelles normes en termes de sensibilité optique et d'immunité aux interférences.
Avec trois mesures synchronisées provenant de trois directions, toutes les dimensions de la vibration s'ouvrent à l'analyse. Le hub synchronise les vibromètres avec une précision à la picoseconde. Des générateurs de signaux compatibles MIMO sont inclus. Le logiciel PSV prend en charge la gestion, détecte la position des VibroScans QTec par rapport à l'objet, synchronise les trois faisceaux laser et les guide sur l'objet de mesure avec un point de mesure de la taille d'un μm. Les résultats sont automatiquement transformés dans le système de coordonnées FEM et animés en fonction de la direction des vibrations.
Le VibroScan QTec Xtra 3D détermine les modes de vibration en fonctionnement et les modes propres pour le NVH, l’acoustique, la dynamique des structures, les ultrasons, la validation FEM et les tests non destructifs, et offre des plages de fréquence allant jusqu'à 32 MHz. Avec sa longueur d'onde SWIR, le Xtra Laser apporte plus de puissance à la mesure. La combinaison avec QTec® rend le laser Xtra insensible à l'angle d'incidence et à la surface, ce qui le rend idéal pour les mesures en 3D. L'interface de données Ethernet VibroLink transmet de manière fiable les données de mesure des vibrations à votre ordinateur portable et sert d'interface d'automatisation.
Highlights
- Sans contact et sur champ complet avec une résolution spatiale similaire à celle de la FEM.
- Meilleur rapport signal/bruit sur surfaces techniques.
- Jusqu'à 10 fois plus rapide avec QTec®.
- Extensible jusqu'à 30 m/s de vitesse de vibration et 32 MHz.
- Génération de grille assistée par IA.
- Options d'évaluation et de script étendues.
- API ouverte et pilotes.
- Extensible à un système 3D.
Une nouvelle catégorie – pour de nouvelles idées.
Des résultats plus rapides avec l'interférométrie multi-chemins QTec®.
La technologie brevetée d'interféromètre multi-chemins QTec® améliore de manière décisive la qualité du signal du vibromètre laser infrarouge (SWIR). Elle offre une sensibilité optique maximale pour des mesures de haute fidélité sur toutes les surfaces, ce qui réduit considérablement le temps de test – même sur des objets sombres, biologiques, rotatifs ou en mouvement. Cette technologie laser sécurisée est idéale pour des applications exigeantes, même sur des cibles éloignées. QTec® rend les mesures de vibration plus rapides, plus simples et plus fiables que jamais – pour des résultats robustes et sans ambiguïté.
Interférométrie multi-chemins QTec® pour des mesures de vibration rapides et efficaces.
Personnalisez votre vibromètre de balayage triaxial.
Avec les bons accessoires, vous pouvez mesurer même les plus petits composants, localiser et déclencher des bruits, maîtriser des géométries et configurations de mesures complexes, ainsi que mesurer dans des conditions difficiles comme les bancs d’essai ou les tunnels à vent. Les outils de vision industrielle simplifient la configuration des tests et les interfaces CAO professionnelles supportent la validation des modèles FEM, tant modale que basée sur les contraintes, permettant l'importation directe de fichiers de géométrie. La gestion avancée des géométries permet une présentation significative des résultats, offrant des informations précises sur votre structure vibrante, son comportement dynamique et son acoustique.
Les interfaces d'automatisation rendent possibles des évaluations complexes avec MatLab™ ou vos propres programmes, tout comme l'automatisation complète d'un test modale. Polytec propose des solutions prêtes à l'emploi pour des objets de mesure de petite à grande taille.
Alignement 3D automatique.
Les nouvelles techniques de vision industrielle rendent les vibromètres de balayage 3D VibroScan QTec Xtra sans contact aussi faciles à utiliser que n'importe quel capteur laser de vibration à point unique, tout en minimisant les besoins en formation. Pour des données de haute fidélité, notamment lors de tests à haute fréquence sur des outils médicaux ainsi que pour mesurer les contraintes et déformations, l'alignement automatique des trois lasers superposés est essentiel. Ici, la fonctionnalité basée sur la vision industrielle "scan d'alignement 3D" garantit une précision de l'ordre du micron en X, Y et Z, permettant des configurations de test plus rapides et des résultats de mesure extrêmement fiables.
Accessoires et composants
Accessoires optiques
PSV-G-700 Geometry scanner
Integrated high-performance laser distance sensor for measuring the sample geometry from the scanning vibrometer perspective.
PSV-A-526 Front Window
Protects the scanning mechanism against dust, wind and acoustic excitation at high dB levels.
A-MIR-S001/ A-MIR-S002 Mirror set
Mirror set for measurements in difficult-to-access areas.
Trépieds, Bancs d'essai, Stages de positionnement.
PSV-A-T51 Motorized Tripod
Convenient motorized support for three scanning heads. Saves time when rearranging the setup and allows for elevated measurement positions.
PSV-A-T34 Table Tripod
Rigid support of 3 VibroScan QTec. Provides a configuration optimized for in-plane performance with small parts.

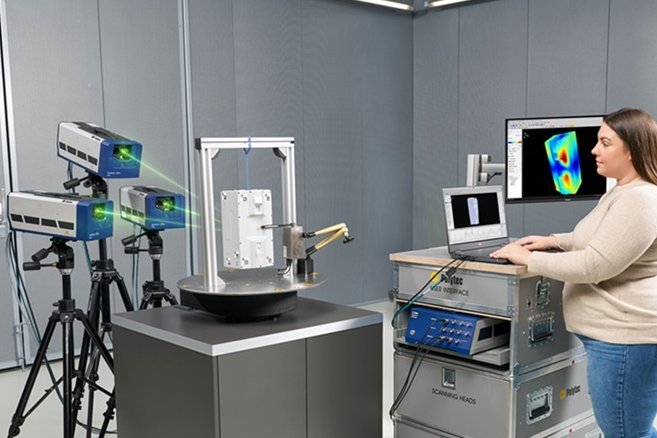

PSV-A-018 System Cabinet
Mobile workstation PSV-A-018 for VibroScan QTec Xtra 3D. Space for all components and accessories and an extra-large screen.
Divers
Scalable Automatic Modal Hammer SAM
Excitation of sample for experimental modal tests with repeatable force level. Broadly configurable and avoids double hits reliably.
Qsources Qlws LightWeightShaker
High-resolution inertial shaker with integrated force transducer and patented decoupling system for modal tests with MIMO excitation
A-AMP-0001 Amplifier for signal generator
Amplifies the max. 2 V output signal to max. 10 V with a bandwidth of up to 32 MHz.
PSV-E-Ext External Scanner Control
Allows for an additional control of the scanning mirrors by external voltage signals. Enables Continuous Scanning Vibrometry and tracking applications.
PSV-A-430 Acoustic Gate Unit
Activates the gate input if a noise exceeds a certain threshold. Suitable for event trigger applications such as brake squeal measurements.
Related products
VibroScan QTec Xtra
Le VibroScan QTec Xtra mesure les vibrations d'une manière innovante - sans contact, sur champ complet et avec une précision inédite. Grâce à sa révolutionnaire interférométrie multi-chemins, QTec® établit de nouvelles normes en matière de sensibilité optique et d'immunité aux interférences. Le Xtra, basé sur un laser infrarouge (SWIR), se distingue par la plus haute sensibilité optique pour garantir des mesures extrêmement précises, même sur des surfaces techniques exigeantes. Le VibroScan QTec Xtra assure une portabilité maximale grâce à l'acquisition de données intégrée et au générateur de signaux jusqu'à 32 MHz.
VibroScan QTec Neo
Le VibroScan QTec Neo mesure les vibrations d'une manière innovante - sans contact, sur champ complet et avec une précision inédite. Pour la première fois, la technologie QTec® a été transférée avec succès du laser infrarouge SWIR au laser à hélium-néon visible. Avec un petit spot laser de mesure, le laser à hélium-néon est adapté aux mesures sur les structures les plus fines et permet même de mesurer dans et à travers l'eau. QTec® garantit toujours un signal stable et le meilleur rapport signal/bruit. Le VibroScan QTec Neo assure une portabilité maximale grâce à l'acquisition de données intégrée et au générateur de signaux jusqu'à 32 MHz.
Logiciel PSV
Le logiciel PSV est le cœur de chaque vibromètre laser à balayage Polytec. Ce logiciel complet permet l'acquisition, l'affichage et l'édition rapides et simples des données de mesure des vibrations recueillies avec tous les vibromètres à balayage PSV, avec la gamme d'équipement pour les microstructures MSA pour les observations microscopiques ou avec la station de test automatisée RoboVib®.

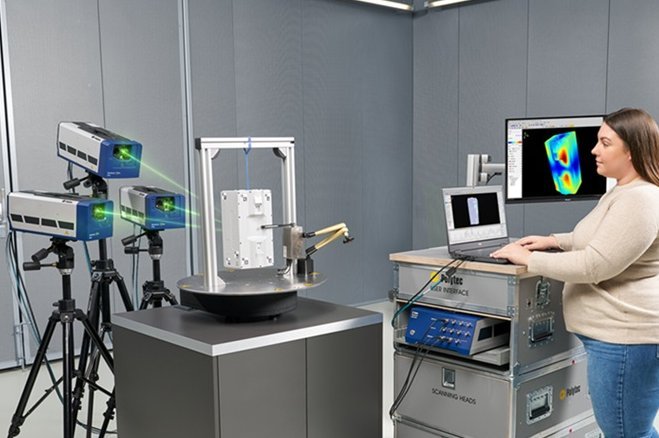

RotoVib
