Une nouvelle classe – pour de nouvelles idées.
Le VibroScan QTec mesure les vibrations d'une manière innovante – sans contact et avec une précision sans précédent. Grâce à sa technologie révolutionnaire d'interférométrie multi-chemins et de combinaison de diversités, QTec® établit de nouvelles références en matière de sensibilité optique et d'immunité aux interférences. Il permet de déterminer les formes d'onde en fonctionnement et les modes propres pour le NVH, l’acoustique, la dynamique des structures, les ultrasons, la validation FEM et les tests non destructifs, offrant des plages de fréquence allant jusqu’à 32 MHz. Avec sa longueur d'onde SWIR, le Xtra Laser apporte davantage de puissance à la mesure, ce qui permet d'atteindre de plus grandes distances de mesure. La combinaison avec QTec® rend le laser Xtra insensible à l'angle d'incidence et à la surface.

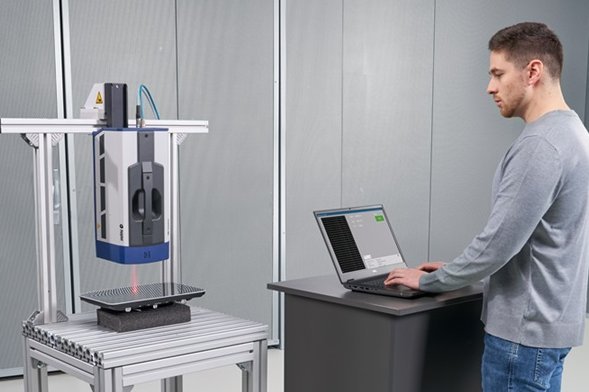

Le VibroScan QTec Scanning Vibrometer garantit une portabilité maximale. L'interface de données Ethernet VibroLink transmet de manière fiable les données de mesure des vibrations à votre ordinateur portable et sert d'interface d'automatisation.
Contactez nos experts
Contactez nos experts
Parlons-en ! Nous trouverons la solution adaptée à vos besoins.
Highlights
//- Sans contact et sur champ complet avec une résolution spatiale similaire à celle de la FEM.
- Meilleur rapport signal/bruit sur surfaces techniques.
- Jusqu'à 10 fois plus rapide avec QTec®.
- Extensible jusqu'à 30 m/s de vitesse de vibration et 32 MHz.
- Génération de grille assistée par IA.
- Options d'évaluation et de script étendues.
- API ouverte et pilotes.
- Extensible à un système 3D.

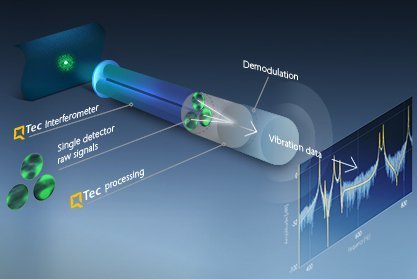

Des résultats plus rapides avec l'interférométrie multi-chemins QTec®
La technologie brevetée d'interféromètre multi-chemins QTec® améliore de manière décisive la qualité du signal du vibromètre laser infrarouge (SWIR). Elle offre une sensibilité optique maximale pour des mesures de haute fidélité sur toutes les surfaces, ce qui réduit considérablement le temps de test – même sur des objets sombres, biologiques, rotatifs ou en mouvement. Cette technologie laser sécurisée est idéale pour des applications exigeantes, même sur des cibles éloignées. QTec® rend les mesures de vibration plus rapides, plus simples et plus fiables que jamais – pour des résultats robustes et fiable.
Découvrez le nouveau VibroScan QTec dans une présentation vidéo
Avec le nouveau VibroScan QTec, nous portons la fiabilité, la flexibilité et la rapidité dans la mesure des vibrations sans contact à un niveau totalement inédit. Dans cet enregistrement de webinaire, notre expert Jörg Sauer vous plonge dans le monde de la technologie révolutionnaire QTec et du nouveau VibroScan QTec pour votre analyse modale, vos mesures acoustiques et NVH, l'analyse des vibrations en fonctionnement et le développement de produits.
Le 3D aussi simple que le 1D
Connectez trois VibroScan QTec autonomes et mesurez le vecteur de vibration tridimensionnel. Grâce à trois mesures synchronisées provenant de trois directions, toutes les dimensions de la vibration sont ouvertes à l’analyse.
Le hub synchronise deux vibromètres supplémentaires avec une précision à la picoseconde – des générateurs de signaux compatibles MIMO sont inclus. Le logiciel PSV prend en charge la gestion, détecte la position des VibroScans QTec par rapport à l’objet, synchronise les trois faisceaux laser et les guide sur l’objet de mesure avec un point de mesure de la taille d’un μm. Les résultats sont automatiquement transformés dans le système de coordonnées FEM et animés en fonction de la direction des vibrations.
Vibrométrie sans contact pour composants méso et microstructures
Du cm² jusqu’à l’échelle du µm : découvrez comment VibroScan QTec caractérise avec précision les propriétés dynamiques de petites structures intégrées telles que les modules caméra, les microphones MEMS ou les fils de bonding, et comment il étend la configuration de mesure aux échelles méso et micro grâce à des optiques additionnelles compatibles.
Videos
VibroScan QTec – une nouvelle classe pour de nouvelles idées
Découvrez une nouvelle technologie de mesure optique des vibrations sur champ complet. VibroScan QTec est le vibromètre laser à balayage le plus compact, offrant une qualité de données inégalée grâce à une interférométrie multi-trajets brevetée. La vidéo montre comment vous pouvez transférer cette qualité de mesure et cette productivité à vos applications, et étendre facilement VibroScan QTec vers des capacités de mesure des vibrations en 3D.
Interférométrie multi-trajets QTec® pour une mesure des vibrations rapide et efficace
La technologie laser QTec® brevetée réinvente la mesure des vibrations par laser en éliminant la cause fondamentale du bruit, offrant une sensibilité optique supérieure et permettant des mesures de haute fidélité sur toutes les surfaces techniques — qu’elles soient en rotation, en mouvement ou sombres. Pour y parvenir, les vibromètres QTec de Polytec utilisent une interférométrie innovante multi-trajets avec réception en diversité, qui équilibre les informations issues du signal le plus élevé de chaque trajet à l’aide d’algorithmes brevetés, garantissant ainsi un signal toujours stable. Cette technologie laser brevetée permet des mesures plus rapides et plus simples, ainsi que des résultats cohérents pour toutes les activités de recherche, développement et tests en production.
VibroScan QTec – qualité des données brevetée
Vous souhaitez générer rapidement et de manière fiable des données de vibration spatiale ? Les vibromètres laser Doppler à balayage équipés d'interféromètres multipath QTec® sont la solution qu'il vous faut. Simples, rapides, fiables.
- Qualité du signal améliorée pour une fiabilité encore plus grande
- Mesures jusqu'à 10 fois plus rapides
- Flexibilité accrue avec une configuration facile à utiliser
- Premier HeNe avec QTec®
- Spécifications techniques améliorées
Spécifications
Caractéristiques de mesure
| Bande passante freq. max. | DC à 32 MHz |
| Grandeurs mesurées | vitesse, déplacement, accélération |
| Vitesse max. | 30 m/s |
| Plages de vitesse | 1 mm/s à 30 m/s |
| Résolution vitesse optimale | 4 nm/s/√Hz |
| Résolution déplacement optimale | < 0.1 pm/√Hz |
| Accélération max. | 10000 km/s² |
| Traitement du signal | Dual FPGA design, 960MSamples/s |
Optiques
| Conception optique | Interféromètre multi-trajets hétérodyne QTec® breveté avec réception en diversité |
| Robustesse du signal optique (OSR) | 10 000 mm/dropout, mesure sans speckle |
| Optimisation du signal | 3 étapes |
| Suivi du speckle | 3 étapes |
| Laser de mesure | Longueur d’onde 1 550 nm (SWIR : infrarouge, invisible), puissance laser < 10 mW |
| Laser pilote | Longueur d’onde 520 nm (vert), puissance laser < 1 mW, réglable sur 5 niveaux |
| Déviation angulaire laser pilote | << 0.03° |
| Bruit laser | Largeur de raie (lorentzienne) < 100 Hz (détermine le bruit dépendant de la distance) |
| Longueur d’onde laser | Stabilité +/- 50 pm |
| Laser MTTF | 100 000 h (prévisionnel, laser SWIR) |
| Longueur d’onde laser pilote | 510–530 nm (vert) |
| Classe de sécurité laser | Classe 2 |
| Plus petit spot laser | < 4 µm (3 faisceaux superposés) |
| Taille du champ de mesure | > 10 m² |
| Distance de travail | ~ 125mm … 100m |
| Mesure petits objets | Unité macro avec lentilles micro-scan ou extension microscope |
| Mise au point | Mise au point manuelle et pilotée par logiciel |
| Mesure géométrique | Capteur LiDAR couplé aux scanners |
Camera
| Résolution Caméra | Full HD |
| Zoom | 120x |
| Zoom Optique | 30x |
| Angle de vue | 63,7° (large) à 3,2° |
Scanner
| Scan angle | 50° × 40° |
| Résolution angulaire | <0.0008° |
| Stabilité du point | <0.001°/h |
| Points de scan max./s | 50 |
| Densité de points de scan | 512 × 512 points de scan, configurable pour une résolution plus élevée |
| Commande scanner | via logiciel, interface de commande externe pour le tracking et la vibrométrie en balayage continu |
Connectivité
| Interface de communications | Ethernet, WiFi, commande scanner externe |
| Synchronisation entre composants | Horloge 80 MHz, distribution en étoile |
Acquisition de données
| Sorties signal | Vibromètre : 1 connecteur BNC pour le signal de vibration, commutable entre vitesse, 1 connecteur BNC (3 avec front-end optionnel) pour générateur de signal, max. 32 MHz |
| Tension de sortie générateur de signal | ± 2 V (10 V avec front-end optionnel ou amplificateur A-AMP-0001) |
| Entrées signal | Vibromètre : 2 connecteurs BNC pour canaux de référence, max. 200 kHz, IEPE, TEDS, 24 bits Front-end (optionnel) : 4 connecteurs BNC pour canaux de référence, max. 200 kHz, IEPE, TEDS, 24 bits |
| Entrées/sorties numériques | 1 connecteur BNC pour synchro (TTL), programmable en AUX OUT 1 connecteur BNC pour trigger/gate/codeur, programmable en AUX IN |
Sécurisez l’investissement
| Mises à jour logicielles | En ligne et hors ligne avec Polytec Update |
| Évolutif pour mesures 3D | Oui |
| Garantie constructeur étendue | 5 ans |
Système
| Logiciel configuration et acquisition données | Logiciel PSV, préinstallé sur l’ordinateur portable haute performance inclus dans le pack. Alternative : peut fonctionner sur tout ordinateur portable Windows 11 haute performance |
| Température de fonctionnement | -10 °C … +45 °C (14 °F … 149 °F), refroidissement passif sans ventilateur jusqu’à 40 °C (104 °F) |
| Consommation électrique | < 70 W typ. |
| Portabilité | Design compact tout-en-un ; adapté aux bagages en soute |
| Dimensions vibromètre (L × P × H, poignée incluse) | 187 × 391 × 177 mm (7,3 × 15,4 × 7,0 in) |
PSV Logiciel
Installation
| Flux de travail | Guidage utilisateur étape par étape, de l’installation à la mesure |
| Calibration du mouvement laser | Automatiquement ou manuellement via traitement d’image |
| Installation du vibromètre dans la salle | n.a. |
| Géométries pour définir les points de mesure | Génération automatique de grille assistée par IA Manuel : construction à partir de géométries de base et de points Import : depuis CAD/FEM ou scans géométriques en fichiers STL, OBJ ou PLY |
| Mesure de géométrie | Géométrie 3D via capteur de distance intégré |
| Import géométrie | Format de fichier universel (UFF, UNV), STL, OBJ, PLY, ASCII (CSV), ASAM ODS (certains en option) |
| Option d’import géométrie et texture | OBJ, PLY pour représentation photoréaliste de l’ODS |
| Option d’édition géométrie | Raffinement, simplification, création de connexions |
| Compensation du déplacement de la grille de mesure sous charge | Traitement d’image avec suivi de marqueurs |
| Affectation de la mise au point | Affectation automatique ou manuelle aux points ou composants |
| Calibration du décalage du laser pilote pour augmenter la précision locale | Oui, pour les petits objets |
Acquisition de donnée
| Modèle de données centralisé | Format de fichier SVD ouvert (données de vibration issues des vibromètres et capteurs externes, images vidéo, paramètres de mesure) |
| Synchronisation des mesures entre composants du système | Automatique |
| Synchronisation des configurations multi-appareils | Ethernet, trigger |
| Commande à distance des vibromètres | Plusieurs vibromètres, dont un vibromètre de référence |
| Formes d’onde du générateur de signal | Signaux prédéfinis (sinus, aléatoire, chirp, burst, sweep) et signaux définis par l’utilisateur, y compris signaux non corrélés pour MIMO |
| Mesures MIMO | Analyse en composantes principales (PCA), cohérence partielle |
| Analyse du signal en temps réel | Oui, déclenche la moyenne intelligente et l’amélioration du signal |
Évaluation des données
| Analyse (spectral) | FFT et analyse temporelle en parallèle Curseurs puissants : différence, harmonique, maximum, bande Ajustement de courbe pour analyse d’amortissement (-3 dB, ζ, Q) Affichage amplitude, phase, parties réelle et imaginaire Calcul FRF, H1, H2, AP, CP, ESD, PSD et cohérence Détection pics dans le spectre fréquence |
| Analyse (formes de déflexion / ODS) | Animation 1D et 3D sélective en fréquence ou en bande Sélection libre des plans de coupe et des profils Affichage et animation en fausses couleurs, habillage image vidéo ou texture importée Affichage/masquage composants/groupes de points de mesure, index des points modifiable |
| Analyse (temps, vitesse de rotation, ordre) | Modes curseur : Delta, harmonique, maximum, bande Estimation amortissement avec ajustement sinus amorti (-3 dB, Zeta) Diagrammes Campbell et waterfall |
Import et export données
| Import et export filtres | Données vibration : format de fichier universel (ASCII, binaire), ASCII, WAV, ATFX, MEscope Géométrie : format de fichier universel, STL, ASCII CSV, ATFX, MEscope (certains en option) Graphiques et animations (export uniquement) : GIF, JPG, BMP, TIFF, PNG, GIF animé, MP4, WMV Import données de mesure externes vers points de mesure de la grille PSV |
| Export animations des formes modales ou des données temporelles (propagation d’onde) | GIF animé, MP4, WMV |
Automatisation & scripting
| Interface programmation (API) | Interface programmation et scripting Polytec File Access : API pour récupération, programmation et scripting via applications externes supportant le Component Object Model (COM), ex. Visual Basic .NET®, C#, MATLAB®, LabVIEW™ et Python™ |
| Programmation macros | Compatible Visual Basic® for Applications (VBA) pour automatisation des routines de test et des évaluations. Inclut macros exemples pour démarrage rapide |
| Pilotes | Pilotes open-source (Linux, Windows) pour intégration dans applications externes, avec exemples programmation en C++, Python, LabVIEW et MATLAB |
Post-traitement
| SignalProcessor | Tableur pour appliquer des opérations mathématiques aux données de mesure. Adapté aux données temps réel et au post-traitement. (optionnel) |
Logiciel de maintenance
| Maintenance logicielle de base | 1 an de mises à jour logicielles inclus |
| Maintenance logicielle avancée | Maintenance supplémentaire et mises à jour logicielles. Disponible par périodes de 12 mois |
| Pack d’options logicielles pour universités | Pack d’options logicielles incluant la maintenance logicielle à vie pour les universités et l’enseignement (conditions générales applicables). |
Downloads
Validation du modèle à éléments finis
Comment valider efficacement les modèles d'éléments finis en utilisant des données de mesure optique fiables avec une résolution spatiale similaire à celle des modèles d'éléments finis ? Les modèles d'éléments finis permettent de réduire considérablement les délais et les coûts de développement.
Analyse modale
L'analyse modale est le processus qui consiste à trouver les propriétés de vibration naturelle inhérentes à une structure. Les modes de vibration d'une structure peuvent être soit simulés, par exemple à partir de modèles d'éléments finis (FE), soit dérivés de résultats de mesures physiques en adaptant un modèle mathématique à ces résultats. Ce dernier processus est appelé analyse modale expérimentale.
Accessoires et composants
PSV-G-700 High Precision Geometry Scanner
Integrated high-performance laser distance sensor for measuring the sample geometry from the scanning vibrometer perspective.
PSV-A-526 Protective Window
Protects the scanning mechanism against dust, wind and acoustic excitation at high dB levels.
PSV-A-711 Microscope extension
Microscope attachment for maximum resolution: spot sizes <2 µm, coaxial LED illumination, ideal for analyzing the smallest structures.
PSV-A-710-Xtra Close-up Unit
For close-up measurements, on small parts without parallax.

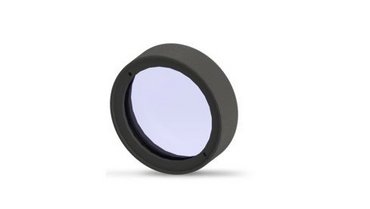

PSV-A-CL-Xtra-200 Micro Scan Lens
Parallelized beam path for measuring small components and on reflective surfaces. Requires close-up unit.
PSV-A-RLight LED Ring Light
LED ring light for illumination of small test objects. Requires PSV-A-710-Xtra Close-up Unit and PSV-A-CL-Xtra-200 Micro Scan Lens (fig. similar).
A-MIR-S001/ A-MIR-S002 Mirror set
Mirror set for measurements in difficult-to-access areas.

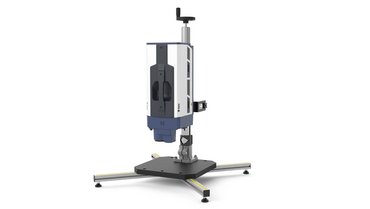

PSV-A-T19 Vertical Test Stand
Test stand for precise vertical positioning of the VibroScan QTec Scanning Vibrometer for measurement on small objects
PSV-A-T37 Vertical Holder
For convenient overhead vertical mounting of the scanning vibrometer, e.g. for shaker tests.

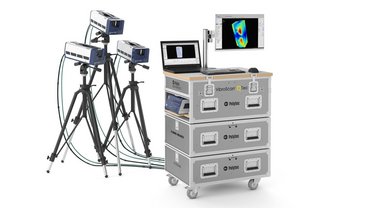

PSV-A-018 System Cabinet
Ergonomic mobile workstation with storage for all parts and accessories.
A-RMK-0004 Rack Mounting Kit
Rack installation kit with two front handles and mounting brackets for installing the PSV-F-700 VibroScan Front-end in a 19" rack.
Marteau Modal Automatique Scalable SAM
La répétabilité inégalée du marteau modal automatique modulable SAM s'adapte parfaitement aux vibromètres laser à balayage lors d'analyse modale expérimentale.

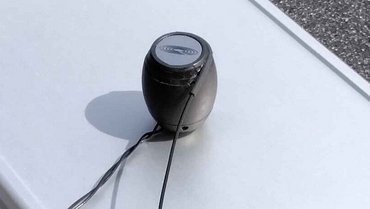

Shaker léger Qsources Qlws
The Qsources Qlws LightWeightShaker is a self-supporting, self-aligning dynamic decoupled electromagnetic shaker specifically developed for modal testing and consistent repeatable structural excitation in a limited space.
A-AMP-0001 Amplifier for signal generator
Amplifies the max. 2 V output signal to max. 10 V with a bandwidth of up to 32 MHz.
PSV-A-EXT External Scanner Control
Allows for an additional control of the scanning mirrors by external voltage signals. Enables Continuous Scanning Vibrometry and tracking applications.
PSV-A-430 Acoustic Gate Unit
Activates the gate input if a noise exceeds a certain threshold. Suitable for event trigger applications such as brake squeal measurements.
