Mesure sans contact des vibrations de structure rotative

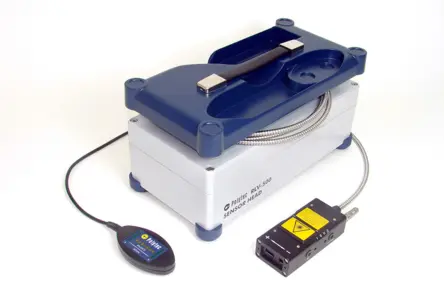

Le vibromètre laser rotationnel RLV-5500 permet de mesurer sans contact la vitesse et les déplacements angulaires sur toute structure rotative. Le RLV -5500 permet d'analyser avec précision la dynamique de rotation de lignes motrices, de turbines à gaz, de générateurs électriques, d'imprimantes et de photocopieurs et de développer ainsi un produit performant en identifiant rapidement les erreurs. Le processus est précis, sans contact et ne nécessite donc aucune masse supplémentaire ni intervention mécanique dans l'entraînement.
Contactez nos experts
Contactez nos experts
Discutons-en ! Nous trouverons la solution la plus adaptée à vos besoins.
Highlights
//- Mesure précise, sans contact de la vitesse de rotation, modification de vitesse angulaire, variation d'angle de rotation
- Rapidité d'installation et d'assemblage
- Haute résolution sur une large gamme de mesures (jusqu'à 20 000 U/min pour une largeur de bande de 10 kHz)
- Bon rapport S/N par la démodulation et le filtrage numériques
- Dispositif de soufflage intégré pour refroidir et protéger l'optique
- Capteur compact avec type de protection Ip67
La vitesse de rotation, la vitesse angulaire e l'angle de rotation
Les décodeurs numériques puissants du vibromètre laser rotationnel RLV-5500 garantissent un excellent rapport signal/bruit et des résultats de mesure haute résolution. Le capteur très compact permet de réaliser des mesures même avec peu d'espace en se rapprochant au plus près de la surface à analyser. Une unité de ventilation est intégrée à la tête de mesure pour des utilisations dans un environnement industriel difficile, afin de préserver l'optique des brouillards d'huile et poussières.
Effectuer des mesures sans contact et fiables...
- Vitesse de rotation, modification de vitesse angulaire, variation d'angle de rotation
- Gammes de vitesse de rotation allant jusqu'à 20 000 U/min pour une largeur de bande de 10 kHz
- Endroits difficilement accessibles avec une unité de déviation de 90°
- Environnements difficiles grâce au degré de protection IP67
Downloads
Accessoires et composants
RLV-A-530 90° : Unité de déflexion
Fournit une déviation de 90° des deux faisceaux laser pour les mesures à des positions difficiles à atteindre.
A-MIR-xxxx : Sets de miroirs
Les sets de miroirs Polytec sont de différentes tailles pour vous aider à configurer votre mesure.
VIB-A-P01 : Platine inclinable montable sur trépied
VIB-A-P02 : Platine de déplacement transversable et inclinaison montable sur trépied
VIB-A-P06 : Platine X/Y/Inclinable montable sur trépied
VIB-A-T02: Trépied avec tête panoramique / inclinable
VIB-A-T05 : Trépied avec tête panoramique / inclinable avec poignées micrométriques
A-CBA-A003 : Bras de contrepoids montable sur trépied
Bras horizontal à contrepoids pour une utilisation avec les trépieds VIB-A-T0x. Permet de monter la tête du capteur en dehors du centre du trépied
VIB-A-T39 : Bras flexible avec base magnétique
A-PTT-9015 : Tête panoramique / inclinable motorisée
Positionneur à batterie avec panneau de contrôle portatif.
A-PTT-C015 : Câble de rallonge
Pour panneau de commande portatif A-PTT-9015. Longueur du câble : 15 m.
RLV-A-540 : Adaptateur de purge d'air
Buse d'air pour une meilleure protection contre l'huile et la poussière.
A-RET-xxxx : Accessoires rétro-réfléchissants
Sprays, rubans, feuilles et microbilles de verre pour améliorer le rapport signal/bruit lors de la mesure de surfaces non réfléchissantes
RLV-A-500 : Valise de transport
Valise de transport et de stockage robuste pour la tête de capteur laser RLV-500.
VIB-A-CAS02 : Valise de transport
Valise de transport et de rangement robuste.
