Medición de vibración sin contacto en objetos giratorios
El derotador óptico « PSV-A-440 » facilita la realización de mediciones de vibraciones sin contacto en piezas giratorias con los vibrómetros de escaneo « VibroScan QTec Neo ». Permite caracterizar de forma exhaustiva la dinámica de objetos giratorios, como ventiladores para productos de consumo y vehículos o turbinas, en condiciones de funcionamiento de hasta 24 000 RPM.
Ponte en contacto con nuestros expertos
Ponte en contacto con nuestros expertos
¡Hablemos! Encontraremos la solución que mejor se adapte a tus necesidades.
Aspectos destacados
//- Datos precisos obtenidos a partir de mediciones realizadas en condiciones reales de funcionamiento
- Medir las formas de deflexión en funcionamiento reales
- Mediciones de aceleración y desaceleración para facilitar el análisis de la marcha sin necesidad de instrumentación
- No se necesita telemetría
- Compatible con vibrómetros de escaneo basados en helio-neón: VibroScan QTec Neo, PSV-500*, PSV-400*) excepto los cabezales de escaneo PSV-500 y Xtra
- Fácil sincronización con las señales de Encoder más habituales
Optimizar la dinámica y la acústica en I+D

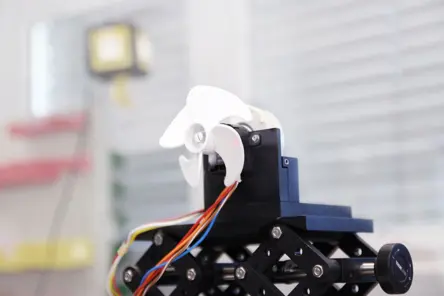

Se miden las formas de deflexión reales y las frecuencias de resonancia debidas a los efectos de rigidización a altas revoluciones, y pueden tenerse en cuenta en el proceso de validación de los modelos de elementos finitos. Gracias al Derotador óptico, el análisis de órdenes y la medición de vibraciones se pueden llevar a cabo de forma sencilla. Los sistemas de telemetría dejan de ser necesarios. Un sofisticado sistema electrónico de control sigue el movimiento del objeto giratorio, lo que permite mantener una posición estable del rayo láser. La medición en sí es sorprendentemente sencilla. Gracias a la velocidad sincronizada del desrotador, el objeto parece estar inmóvil.

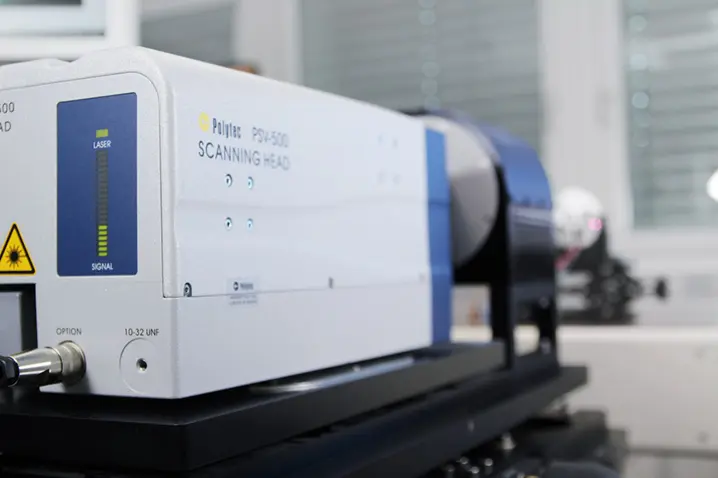

El derotador óptico « PSV-A-440 » se suministra bien como complemento para un vibrómetro de escaneo « Polytec », bien como solución completa que incluye la unidad giratoria con entrada de encoder, una unidad de control, un bastidor base ajustable para el ajuste angular y de altura, un vibrómetro de escaneo « VibroScan QTec Neo » y un vibrómetro de un punto. Un módulo de software instalado en el sistema de gestión de datos del vibrómetro de escaneo permite configurar fácilmente el derotador para ensayos dinámicos de aceleración y ensayos estáticos.
