VibroScan. Cobertura a gran escala: desde lo macro hasta lo micro
Desde unos pocos centímetros hasta varios metros: este es el rango en el que nuestros clientes ya trabajan hoy en día con el VibroScan QTec®, ya sea en la carrocería de un vehículo o en un componente individual compacto. La extensión del microscopio abre ahora una tercera dimensión. Utilizando el mismo cabezal de medición y sin necesidad de cambiar de sistema, se puede medir hasta el rango micrométrico. Desde un elefante hasta la pata de una mosca: mide sin límites con un único sistema.
Desde el rango macro hasta el meso y el micro, tenemos la solución adecuada para cada dimensión:
Por qué las vibraciones microscópicas son importantes para las grandes estructuras
Las vibraciones perturbadoras en los teléfonos inteligentes, las unidades de control electrónico (ECU) o los dispositivos médicos suelen tener su origen en causas minúsculas: un actuador, un condensador o un cable de unión del orden de los micrómetros. Una solución de medición integrada permite a los usuarios ampliar la imagen con precisión hasta el nivel de los componentes, sin necesidad de cambiar de sistema, adoptar un nuevo formato de datos ni realizar una formación adicional.
Hay tres factores que lo hacen posible: el enfoque láser preciso, el posicionamiento de alta precisión en el rango de los micrómetros y una óptica de microscopio con poca profundidad de campo para separar con exactitud estructuras muy próximas entre sí.
Los ejemplos prácticos que se muestran en este vídeo abarcan desde micrófonos MEMS hasta la antena de una abeja. La ventaja frente a los sistemas de microscopio especializados es que el contexto general del conjunto permanece visible, con una calidad de señal estable incluso en superficies rugosas y oscuras.

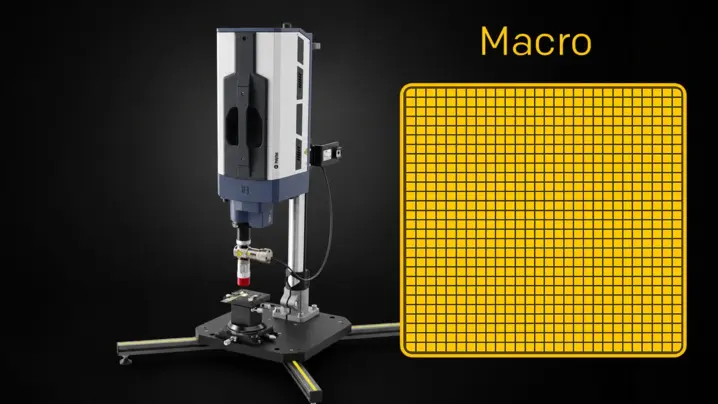

Nivel macro: grandes estructuras, comportamiento en el mundo real
En el rango macro, VibroScan QTec captura el comportamiento dinámico de grandes estructuras en carrocerías de vehículos, frenos, bastidores de maquinaria o componentes aeroespaciales. Dependiendo de la aplicación, el láser SWIR o el láser HeNe, en combinación con el interferómetro multitrayecto QTec®, proporcionan datos precisos incluso a largas distancias y sobre superficies difíciles, sin necesidad de una preparación de la superficie que requiera mucho tiempo.
El escaneo de toda la superficie con una resolución similar a la del método FEM revela los modos de vibración y las frecuencias naturales de conjuntos completos e identifica los puntos críticos de vibración. Con RoboVib y RoboVib Bench, las pruebas 3D complejas se completan en horas en lugar de días.
Seminario web: Gira la pala, no el riesgo
Descubre cómo la vibrometría láser sin contacto revela el comportamiento de las vibraciones y las deformaciones de los blisks, los álabes de turbina y los componentes de los turbocompresores. Reduce los tiempos de ensayo, acelera la validación del diseño y obtén información más fiable sobre el comportamiento dinámico de tus componentes.

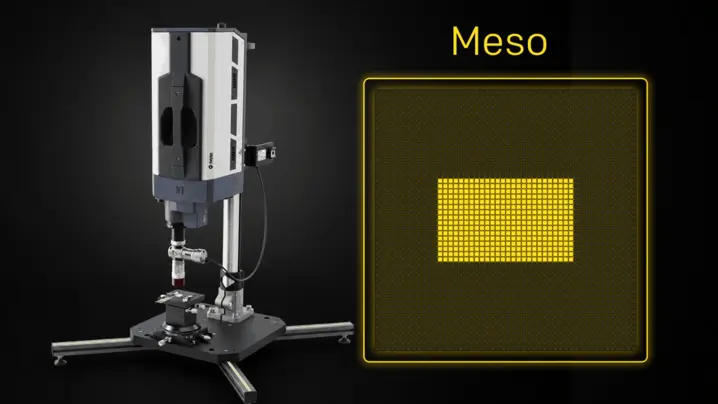

Nivel meso: los subcomponentes en detalle
En el rango de la mesoescala, la atención se centra en subcomponentes críticos como las carcasas de los actuadores, las placas de circuitos impresos y los soportes de los sensores. QTec® garantiza una relación señal-ruido óptima incluso cuando se utiliza una combinación de materiales. Esto se traduce en menos promedios, tiempos de medición más cortos y más puntos de medición exactamente donde más importa.
Esto permite correlacionar los efectos locales con el comportamiento general y refinar los modelos de elementos finitos de forma específica.
Vibrometría sin contacto para mesocomponentes y microestructuras
Desde el rango de los cm² hasta la escala de los µm: descubre cómo el VibroScan QTec caracteriza con precisión el comportamiento dinámico de estructuras pequeñas e integradas, como módulos de cámara, micrófonos MEMS y hilos de unión, al tiempo que se amplía sin problemas a mediciones a escala mesoscópica y microscópica gracias a accesorios ópticos compatibles.
Nivel micro: detalles más precisos, tamaño del punto < 2 µm
La extensión para microscopio permite montar objetivos de microscopio estándar en la unidad de primer plano del VibroScan con una resolución espacial inferior a 2 µm. Con el VibroScan QTec Neo y un láser de helio-neón en el espectro visible, se pueden medir con precisión cables de unión, voladizos MEMS y microactuadores, incluso a través de medios como el agua.
Especialmente en placas de circuitos impresos o actuadores, te encontrarás con una combinación de diferentes superficies. A diferencia de la vibrometría convencional, QTec® garantiza una relación señal-ruido óptima incluso en estos casos. Cuanto más pequeño sea el objeto, más notarás esta diferencia.

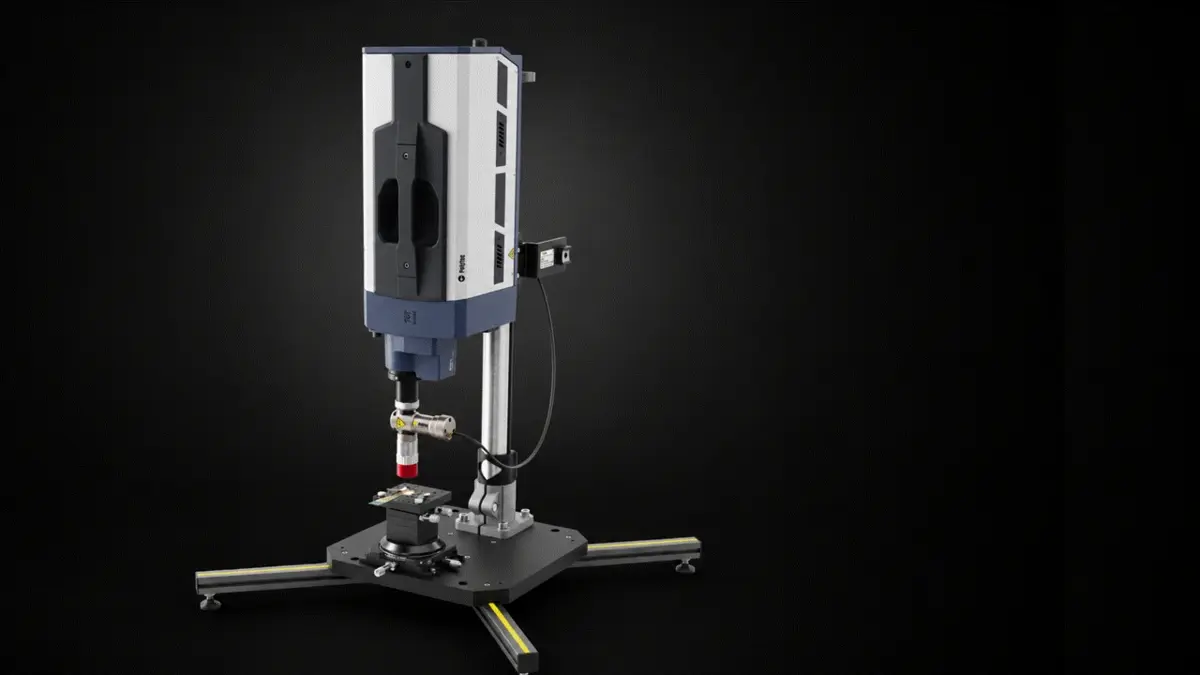

Ampliación del microscopio para VibroScan
Amplía tu VibroScan a la microescala.
La nueva extensión de microscopio para el vibrómetro de barrido VibroScan permite realizar mediciones de vibraciones de alta resolución y sin contacto, desde la macroescala hasta la microescala, utilizando un único sistema de medición.
Un solo cabezal sensor, un solo software: no es necesario cambiar de sistema ni realizar ninguna configuración. Es ideal para tus mediciones en los campos de los MEMS, la electrónica de consumo y la tecnología médica.
Los vibrómetros láser registran hasta los detalles más pequeños
Analiza las vibraciones, la acústica y el comportamiento dinámico a diferentes escalas mediante la vibrometría. Mide muestras biomédicas, componentes electrónicos y microestructuras con luz, sin carga de masa y en un amplio rango de frecuencias.
Con VibroScan, ahora puedes ampliar los detalles más pequeños para capturar las formas de deflexión con el fin de validar modelos, evaluar la respuesta en frecuencia y determinar parámetros clave.
Los complementos de VibroScan QTec amplían el abanico de aplicaciones a las mesoestructuras e incluso a las microestructuras, mientras que las funciones específicas del software permiten una alineación precisa del objetivo y una alta resolución para los componentes mesoestructurales.
Los instrumentos microscópicos especiales (MSA) permiten resolver un orden de magnitud más de detalles estructurales, pero limitan el campo de visión.
Measure what matters - desde el ámbito macro hasta el micro, sin concesiones
Aplicaciones avanzadas con VibroScan
La gama de aplicaciones de VibroScan se amplía ahora desde el rango macro, pasando por el rango meso (cm y mm), hasta el rango micro.
- MEMS y micromecánica
- Formas de deflexión en funcionamiento de alta resolución de actuadores MEMS y elementos sensores, incluida la evaluación del comportamiento de resonancia y las respuestas en frecuencia.
- Electrónica de consumo
- Análisis detallado de los componentes de los teléfonos inteligentes, como los módulos de cámara, los motores de enfoque y los actuadores hápticos, así como de fenómenos relacionados con las placas de circuitos, como los «condensadores que cantan».
- Aplicaciones médicas y biológicas
- Estudio de componentes mecánicos en dispositivos médicos o muestras biológicas dentro del rango de tamaños accesible.
- Dinámica estructural de conjuntos compactos
- Identificación de puntos críticos de vibración locales, registro de las formas de deflexión en funcionamiento y validación de modelos de MEF a escala mesoscópica.
- Unión por hilo y encapsulado de semiconductores
- Caracterización en tiempo real del comportamiento ante las vibraciones ultrasónicas de los capilares de unión y las herramientas de unión, con el fin de realizar la optimización del proceso y el Aseguramiento de calidad en la fabricación de semiconductores.
- Actores / Actuadores hápticos y sistemas de retroalimentación
- Validación de motores hápticos y Actores / Actuadores LRA mediante mediciones de velocidad en secuencias temporales, así como visualización de la propagación de ondas en pantallas hápticas, desde la fase de desarrollo hasta el Aseguramiento de calidad en la fabricación, especialmente en el sector de la automoción.
Highlights
- Macro y micro en un solo sistema
- Un solo cabezal sensor, sin cambios de modo, sin interrupciones en el flujo de trabajo
- Un sistema. Un software.
- Datos coherentes en todas las escalas.
- Sin contacto y de campo completo
- Alta resolución espacial, amplio ancho de banda, sin carga de masa
- Saca el máximo partido a tu inversión
- Capacidad micro sin necesidad de un sistema micro específico
- Resuelve los detalles más sutiles
- Tamaños de punto de hasta < 2 µm
- Mide en todas las escalas con confianza
- Incluso en el rango de las decenas de MHz
VibroScan QTec Xtra
VibroScan QTec Xtra Mide las vibraciones de una forma novedosa: sin contacto, en todo el campo y con una precisión sin precedentes. Gracias a su innovadora interferometría de trayectorias múltiples, el QTec® establece nuevos estándares en cuanto a sensibilidad óptica e inmunidad a las interferencias. El Xtra, basado en un láser infrarrojo (SWIR), se caracteriza por su máxima sensibilidad óptica, lo que garantiza mediciones de gran precisión incluso en superficies técnicas exigentes. El VibroScan QTec Xtra garantiza la máxima portabilidad gracias a la adquisición de datos de medición integrada y al generador de señales de hasta 32 MHz.
VibroScan QTec Xtra 3D
VibroScan QTec Xtra 3D Mide las vibraciones de forma triaxial con un nuevo método: sin contacto, en todo el campo y con una precisión sin precedentes. Gracias a su innovadora interferometría de trayectorias múltiples, el QTec® establece nuevos estándares en cuanto a sensibilidad óptica e inmunidad a las interferencias. El Xtra, basado en un láser infrarrojo (SWIR), se caracteriza por su máxima sensibilidad óptica, lo que garantiza mediciones de gran precisión incluso en superficies técnicas exigentes. El VibroScan QTec Xtra 3D garantiza la máxima portabilidad gracias a la adquisición de datos de medición integrada y al generador de señales de hasta 32 MHz.
VibroScan QTec Neo
VibroScan QTec Neo mide las vibraciones de una forma novedosa: sin contacto, en toda la superficie y con una precisión sin precedentes. Por primera vez, la tecnología « QTec® » se ha transferido con éxito del láser infrarrojo SWIR al láser de helio-neón visible. Con un punto de medición láser reducido, el preciso láser de helio-neón es adecuado para realizar mediciones en las estructuras más finas e incluso mide dentro y a través del agua. « QTec® » garantiza siempre una señal estable y la mejor relación señal-ruido. « VibroScan QTec Neo » asegura la máxima portabilidad con adquisición de datos de medición integrada y un generador de señales de hasta 32 MHz.
Extensión del microscopio destinada a un vibrómetro de campo completo
Con un solo vibrómetro, se pueden analizar vibraciones desde el nivel macro hasta el de las microestructuras. La extensión del microscopio del vibrómetro de escaneo « VibroScan QTec » permite obtener puntos láser de menos de 2 µm, lo que facilita la caracterización dinámica de MEMS, componentes y conjuntos en el ámbito de la electrónica de consumo y la tecnología médica, en rangos que van desde los cm² hasta la escala de los µm.
Vibrometría sin contacto para componentes meso y microestructuras
Desde el rango de los cm² hasta la escala de los µm: descubre cómo el VibroScan QTec caracteriza con precisión el comportamiento dinámico de estructuras pequeñas e integradas, como módulos de cámara, micrófonos MEMS y hilos de unión, al tiempo que se amplía sin problemas a mediciones a escala mesoscópica y microscópica mediante accesorios ópticos compatibles.
