Codeurs optiques pour les mesures sans contact
Les roues codeuses, les codeurs de longueur et les codeurs de vitesse sont des capteurs classiques pour le contrôle des processus lors de la production en continue, par exemple dans les aciéries ou la fabrication de papier. Connaître la longueur exacte de la bande et la vitesse actuelle est essentiel pour optimiser un processus de fabrication. Polytec propose ici une solution sans contact de codeurs de longueur et de vitesse pour un contrôle de processus de niveau supérieur. Découvrez comment les codeurs optiques Prospeed® peuvent faire passer le contrôle de votre processus de production à la vitesse supérieure.
Pourquoi utiliser des codeurs optiques pour le contrôle des processus ?

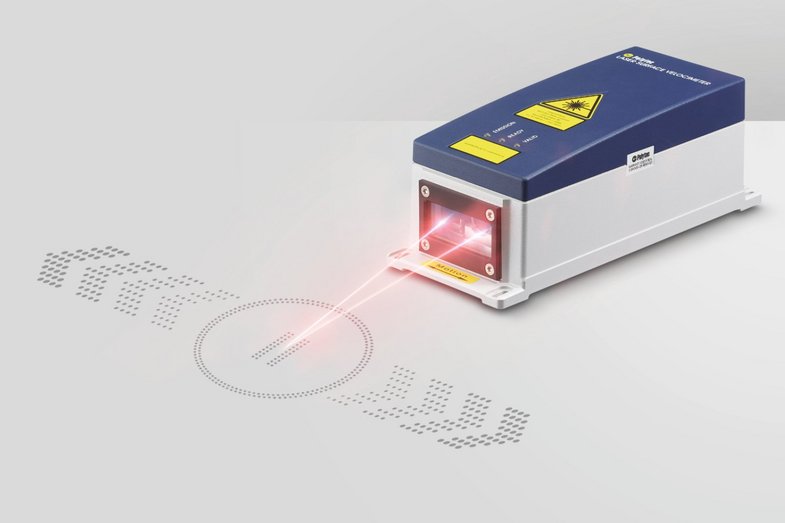

Les capteurs laser ProSpeed® sont des codeurs optiques de haute performance qui remplacent les roues codeuses conventionnelles pour une mesure plus fiable de la longueur et de la vitesse. La méthode sans contact des codeurs optiques ProSpeed® permet de mesurer la longueur et la vitesse avec une précision laser, sans contact, sans influence sur la surface mesurée et en éliminant les inconvénients classiques des codeurs traditionnels tels que le glissement, l'usure, l'incertitude de la mesure et le rebut. Les codeurs optiques de longueur et de vitesse ProSpeed® sont conçus pour fonctionner dans des conditions difficiles et dans des environnements industriels exigeants. Les capteurs optiques ProSpeed® offrent un niveau élevé de robustesse et d'intégrité des processus pour un coût de maintenance minimal.
Assistance sur site, garantie de 3 ans, échange de capteurs - avec nos services PolyXpert, vous êtes en sécurité !
Points forts des codeurs optiques
- Mesure fiable en ligne de la longueur et de la vitesse, y compris à l'arrêt
- Les codeurs optiques de vitesse et de longueur évitent le contact, le glissement et l'usure
- Faites confiance aux codeurs optiques inusables
- Grande flexibilité avec des distances de sécurité allant jusqu'à 3 m
- L'exceptionnelle profondeur de champ de mesure jusqu'à 200 mm compense les variations de distance
- Transparence grâce à une connectivité améliorée (interface web, Ethernet, protocoles de bus de terrain)
- Accès multi-utilisateurs (3 via Ethernet + 1 série)
- Technologie de capteur robuste pour les environnements difficiles et chauds (IP66 et IP67) ; résistance certifiée aux chocs mécaniques et aux vibrations
Applications des codeurs laser dans le contrôle des processus industriels
Applications du codeur optique de vitesse
Le contrôle de la vitesse exacte du processus ou la mesure de la vitesse en ligne est essentiel pour de nombreuses étapes des processus de production, telles que le contrôle de la coupe à longueur, de l'extrusion et de la transformation au moulage de l'acier, l'élongation et les processus de laminage du métal, parfois la synchronisation de la vitesse, ou la mesure de la vitesse différentielle, et bien plus encore. Dans ces processus, les codeurs de vitesse optiques utilisent l'effet Doppler du laser pour mesurer la vitesse avec précision, en évitant le contact du codeur avec la surface de la pièce et en évitant le glissement et l'usure, ce qui permet d'obtenir une précision et une fiabilité optimale dans le contrôle du processus.
Applications du codeur optique de longueur
Qu'il s'agisse de processus de coulée, de laminoirs ou de tout contrôle de coupe à longueur, de vérification de la longueur des produits coupés tels que les barres, les tubes, les bobines, les panneaux et les feuilles, de positionnement des plaques dans les presses en U et en O pour les tubes, de suivi des matériaux pour les feuilles, d'enroulement des feuilles jusqu'à la détection de position et d'allongement, lorsque la longueur d'un produit final ou semi-fini est le facteur clé pour le contrôle du processus, les codeurs laser tels que ProSpeed LSV sont devenus le capteur optique de choix dans de nombreuses lignes de production.

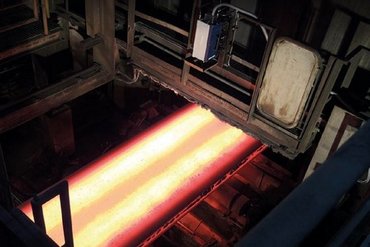

Codeurs optiques pour les usines de coupe à longueur, de moulage et de laminage
Fournissant des signaux électriques tout comme les codeurs classiques, les codeurs optiques peuvent être intégrés sans problème dans les lignes de production pour des mesures en ligne. Les codeurs laser affichent des performances exceptionnelles dans des conditions difficiles telles que les métaux chauffés au rouge, les environnements de production humides et chauds ou poussiéreux. Ils fournissent des signaux de mesure stables et fiables en permanence pour une production continue, réduisant ainsi l'incertitude de mesure causée par le glissement ou l'usure.
Décrivez votre application et demandez une démonstration de concept sur place
Les codeurs optiques promettent des données de mesure fiables
Les codeurs optiques de longueur et de vitesse de Polytec, appelés vélocimètres laser de surface LSV, sont des capteurs optiques reconnus dans de nombreuses applications pour optimiser le processus en réduisant la variabilité du processus. Les LSV sont des codeurs de longueur et de vitesse installés dans des applications telles que le contrôle de la longueur de coupe, la vérification de la longueur des pièces, la longueur totale sur les enrouleurs, la vitesse de la ligne, la vitesse différentielle de la ligne pour l'étirement ou l'élongation et bien d'autres encore. Évitez l'incertitude du processus et les coûts supplémentaires causés par les techniques de mesure par contact comme les roues codeuses en raison du glissement, de l'usure, de l'endommagement du produit ou de la maintenance.
Calcul du retour sur investissement des codeurs optiques dans le contrôle des processus industriels
Contactez-nous pour une configuration personnalisée de l'encodeur/du capteur
Fonctionnement : codeurs optiques pour le contrôle des processus en ligne
ProSpeed® est un capteur optique alternatif aux codeurs ou aux roues codeuses. Il utilise l'effet Doppler du laser pour évaluer la lumière laser diffusée par l'objet en mouvement. Deux faisceaux laser superposés sur la surface génèrent une interférence de franges claires et sombres. Lorsque la surface se déplace dans le motif de franges, l'intensité de la lumière rétrodiffusée varie en fréquence. Cette fréquence de modulation, mesurée par le récepteur photo du système de capteurs, est directement proportionnelle à la vitesse de la surface.
Intégration de codeurs à l'aide de protocoles de bus de terrain PROFINET
La dernière génération de codeurs ProSpeed® est constituée de capteurs laser de conception compacte avec une optique et une électronique intégrées tout-en-un. Leur concept de connectivité amélioré permet une intégration aisée et transparente dans votre ligne de production. Utilisez des accessoires complets pour votre solution personnalisée de codeur et de contrôle de processus. Contactez-nous pour des démonstrations gratuites et une personnalisation par notre équipe de service et de support PolyXpert.
Lisez le guide d'application de l'automatisation des processus utilisant les protocoles bus de terrain/ PROFINET ici ou contactez-nous !
Laser-optical encoders across industries
- Câbles & fils
![Optical length and speed measurement for process control in cable and wire manufacturing]( "Optical length and speed measurement for process control in cable and wire manufacturing")
Optical length and speed measurement for process control in cable and wire manufacturing - Transformation, plastique & textiles
![Length and speed measurement solutions for converting process control]( "Length and speed measurement solutions for converting process control")
Length and speed measurement solutions for converting process control - Papier, carton & emballage
![Length and speed measurement solutions for paper and packaging process control]( "Length and speed measurement solutions for paper and packaging process control")
Length and speed measurement solutions for paper and packaging process control - Acier, aluminium & métaux
![Length and speed measurement solutions for metals, aluminum and steel manufacturing]( "Length and speed measurement solutions for metals, aluminum and steel manufacturing")
Length and speed measurement solutions for metals, aluminum and steel manufacturing - Bois & matériaux de construction
![Length and speed measurement solutions for wood and construction materials]( "Length and speed measurement solutions for wood and construction materials")
Length and speed measurement solutions for wood and construction materials
Related products

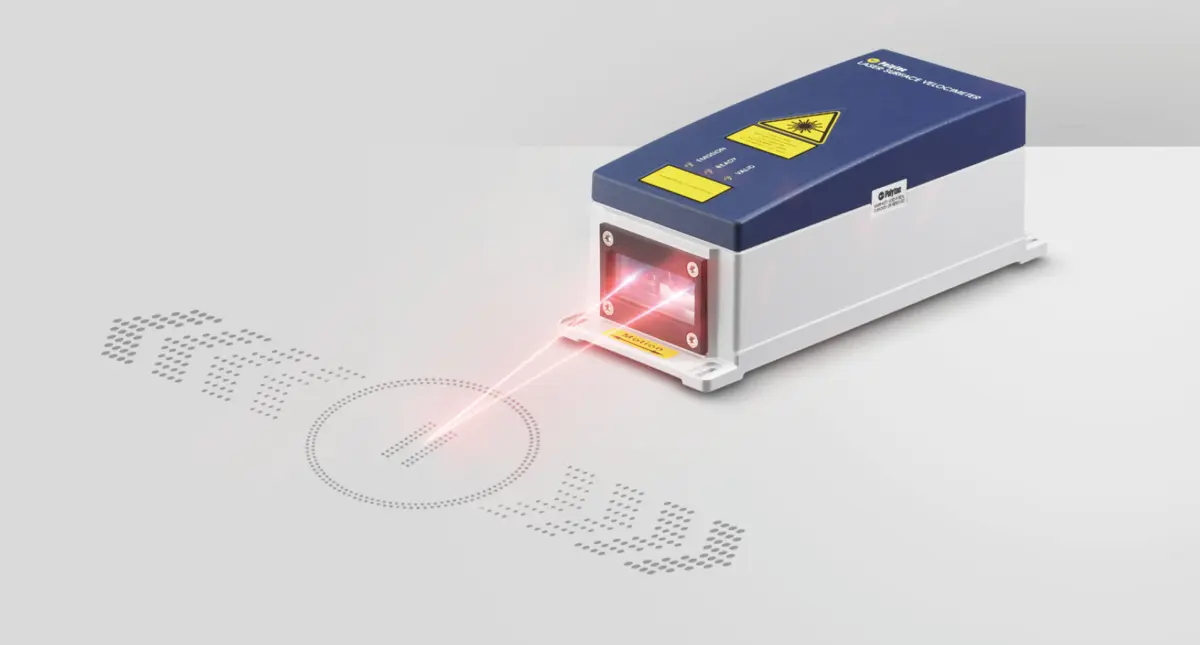

ProSpeed LSV-2100 vélocimètre laser
Le capteur optique ProSpeed® LSV-2100 détermine le sens du mouvement et les conditions d'arrêt avec une précision laser. Il mesure de manière fiable, même dans des conditions de production difficiles, avec de grandes distances de travail allant jusqu'à 3 m. Grâce au principe de mesure sans contact, ces capteurs laser éliminent les problèmes courants des méthodes traditionnelles de mesure par roue de contact, tels que l'endommagement des surfaces délicates, le glissement et la dilatation thermique, et fonctionnent sur presque toutes les surfaces.
ProSpeed LSV-1100 vélocimètre laser
Le capteur optique ProSpeed® LSV-1100 mesure dans la direction d’avance du produit avec un laser de précision. Il mesure de manière fiable, même dans des conditions de production difficiles, avec de grandes distances de travail allant jusqu'à 1.5 m. Grâce au principe de mesure sans contact, ces capteurs laser éliminent les problèmes courants des méthodes traditionnelles de mesure par roue de contact, tels que l'endommagement des surfaces délicates, le glissement et la dilatation thermique, et fonctionnent sur presque toutes les surfaces.
Service & support
Garantie de 3 ans sur les nouvelles jauges, service et assistance exceptionnels : Nos PolyXperts proposent différents services, de l'assistance sur site à l'intégration et l'installation des capteurs, en passant par la formation, l'étalonnage ou la réparation, avec le programme d'échange de capteurs et bien d'autres choses encore. Nos capteurs optiques de longueur et de vitesse ProSpeed® s'accompagnent d'un partenariat, d'un savoir-faire et d'une confiance fiables ! Prouvez-nous !
