28.04.2026Témoignage client

Boîtiers électroniques : gauchissement mesuré à travers le verre de 20 °C à 250 °C

L'essentiel en bref

Client : Fabricant mondial d'électronique
Défi : Mesurer le gauchissement des boîtiers sur tout le cycle thermique, alors que la pièce est scellée dans une chambre chauffante derrière une vitre, avec une résolution que la projection de franges ne pouvait pas atteindre
Solution : TopMap Pro.Surf sur mesure avec compensation du verre, grande distance de travail et grand champ de vue
Mesuré : Écart de forme (gauchissement) de boîtiers complets à 20 °C, 250 °C puis de nouveau à 20 °C
Résultat : Des données de gauchissement fiables et résolues en température, intégrées en routine à la qualification
Défi : Gauchissement à 250 °C

Quelques micromètres de gauchissement dans une chambre chaude et scellée

Un fabricant mondial d'électronique voulait savoir précisément comment ses boîtiers se déforment sous l'effet de la chaleur. Avec des dépôts de pâte à braser toujours plus fins et des pas d'interconnexion toujours plus petits, quelques micromètres de gauchissement peuvent décider du bon fonctionnement d'un composant. L'écart de forme devait donc être mesuré non seulement à température ambiante, mais sur tout le cycle thermique qu'un boîtier subit en production et en service.

C'était doublement difficile. Les techniques optiques établies, comme la projection de franges, n'offraient pas la résolution et la répétabilité requises. Et le boîtier était scellé dans une chambre chauffante derrière une vitre, jusqu'à 250 °C : la mesure devait donc fonctionner à distance et à travers le verre, en capturant si possible tout le boîtier dans un seul champ de vue.

Solution : Profilométrie à travers le verre

Un Pro.Surf sur mesure à la chambre chauffante

Polytec a conçu une solution sur mesure basée sur le TopMap Pro.Surf. L'échantillon est placé dans une chambre chauffante dédiée qui suit un profil de température défini, typiquement 20 °C, 250 °C puis retour à 20 °C, tandis que le système capture la topographie complète du boîtier à chaque étape.

Chambre chauffante pour la mesure du gauchissement de surface
Chambre chauffante (modifiée par IA pour protéger la propriété intellectuelle du client)

Comme le Pro.Surf capture tout le boîtier dans un seul grand champ de vue au lieu d'assembler plusieurs mesures, chaque topographie est acquise rapidement et de façon répétable. C'est essentiel pour comparer le gauchissement sur un cycle thermique, où chaque étape d'assemblage supplémentaire ajouterait de l'incertitude.

Mesure du gauchissement
Mesure du gauchissement (modifiée par IA pour protéger la propriété intellectuelle)
Topographies de gauchissement à température ambiante, 125 °C et différence

Pourquoi le fabricant d'électronique a choisi Polytec

Avec le grand champ de vue, deux atouts ont fait la différence :

  • Mesure à travers le verre : la compensation du verre de Polytec corrige le chemin optique à travers la vitre, si bien que la topographie est mesurée avec précision malgré l'obstacle.
  • Grande distance de travail : le système mesure à distance, sans contact et sans perturber l'environnement thermique.

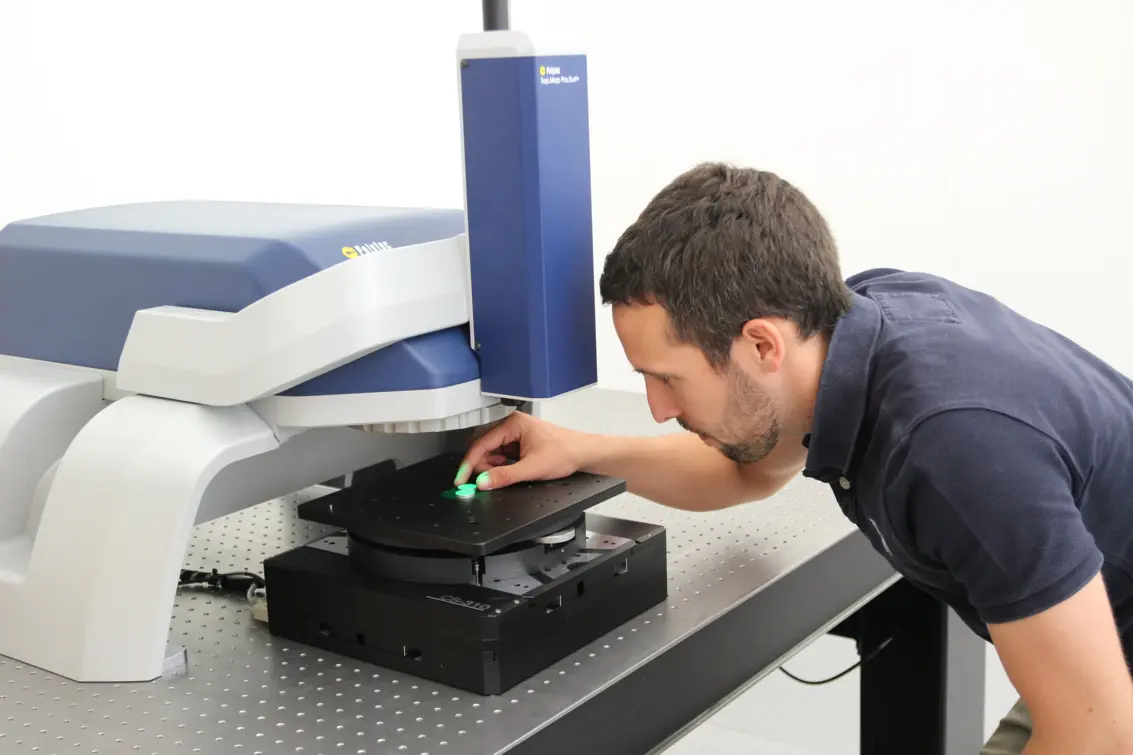

Inspection de composants avec le Pro.Surf +
Inspection de composants avec le Pro.Surf +
Démonstration de la mesure de plusieurs pièces
Démonstration de la mesure de plusieurs pièces avec montage et automatisation logicielle
Résultat : Données pour la qualification

Le gauchissement en température, une étape de qualification de routine

Le fabricant caractérise désormais la déformation de chaque boîtier sur toute la plage de température, directement, de façon répétable et dans des conditions thermiques réalistes, conformément à la norme JEITA de mesure du gauchissement. Comme chaque topographie est capturée dans un seul champ de vue à travers la vitre de la chambre, les valeurs à 20 °C, 250 °C puis 20 °C peuvent être comparées sur une base cohérente.

Une mesure difficile et peu accessible est devenue une étape de routine de la qualification. Les ingénieurs disposent de données de gauchissement fiables et résolues en température, au service de tolérances plus serrées et de produits plus fiables.
