ハプティクス、触覚フィードバック、ハプティックディスプレイの開発・テスト
スマートフォンの普及に伴い、触覚フィードバックを利用したタッチスクリーン技術が主流となっています。しかし、革新的なユーザーインターフェースのコンセプトは、さらに一歩進んで、触覚や振動を利用したフィードバックにより、タッチスクリーンに独特の感触とユーザーエクスペリエンスを与えることです。触覚フィードバックは、例えば、どの仮想ボタンが指の下にあるか、ボタンが正常に作動したかどうかを触覚フィードバックで知らせることで、操作をより簡単に、より直感的にすることができます。 レーザドップラ振動計は、振動、超音波、表面波を利用した触覚フィードバック、触覚ディスプレイ、その他の触覚デバイスの研究開発、品質管理を継続的に行うための非接触型ハプティクス検査ソリューションを提供します。
ポリテック マガジン
Feeling the invisible
Laser vibrometry visualizing haptic feedback
代表的なハプティックアプリケーションと技術
ハプティックインターフェースは、家電や自動車用途で急速に普及しており、表面ハプティックデバイスや空中ハプティックなどの新しい機能を持つハプティック技術の開発にも拍車をかけています。 例えば、タッチスクリーン上の仮想ボタンを押すと、振動信号としてハプティックキューが生成されます。2つ目は、あまり知られていませんが、宙吊りハプティクスです。空中ハプティクスは、自由空間に触感を生成し、バーチャルリアリティのアプリケーションにおける没入感を一変させる可能性を秘めています。ほとんどの技術（表面型および空中型ハプティクス）は、低周波の機械的振動（振動触覚運動）または超音波振動を使用して、触覚フィードバックを直接生成するか、アクチュエータからターゲット位置へのエネルギー伝送を行うものです。
ハプティクスの可視化
ハプティクスデバイスの性能検証やFEモデル検証のためには、ハプティクスフィードバックを定量化し、局所化することが必要です。 ハプティクス トランスデューサ アレイの特性評価や、空中音場の特性評価には、非接触型の振動計測ソリューションをご利用ください。ハプティックデバイスの総合的な特性評価を行うため、関連するハプティックフィードバック技術を可視化します。
レーザドップラ振動計は、あらゆる業界の研究開発や品質管理で利用されている、レーザ干渉計をベースとした非接触ハプティクス検査用計測器です。レーザドップラ振動計は、ハプティックデバイスのダイナミクスを正確に評価するハプティック試験に最適な装置です。レーザドップラ振動計は非接触で測定するため、サンプルに質量がかかることがなく、乱れのない真のサンプルの動きと触覚フィードバックを捉えることができます。超音波をベースとするハプティック技術では、レーザドップラ振動計は数十 kHz の一般的な動作周波数に容易に対応できます。レーザスポットは µm サイズであるため、高い空間分解能を実現し、短波長の超音波波動域を捉えることができます。
空中音場の可視化・測定サービスをお探しですか？

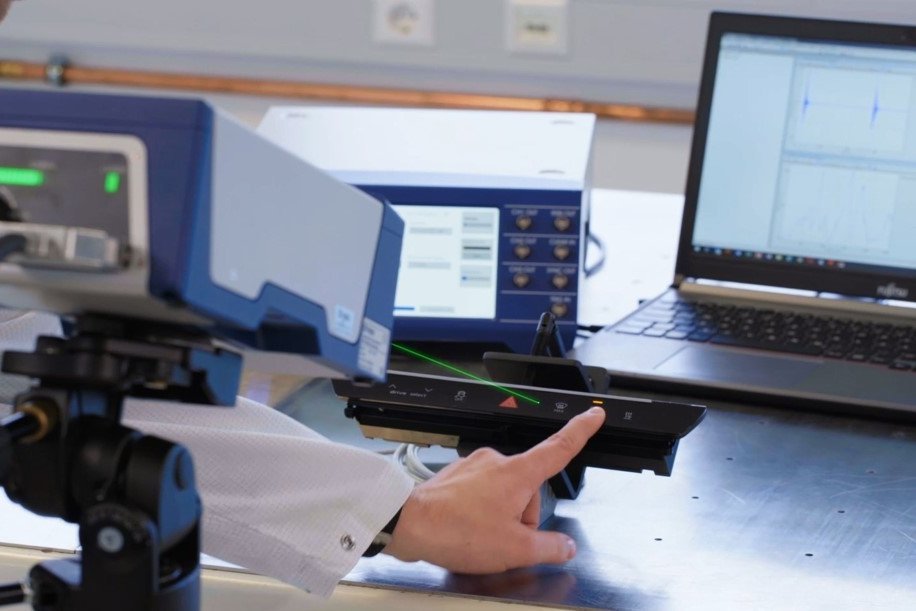

触覚試験ソリューションとしてのレーザドップラ振動計

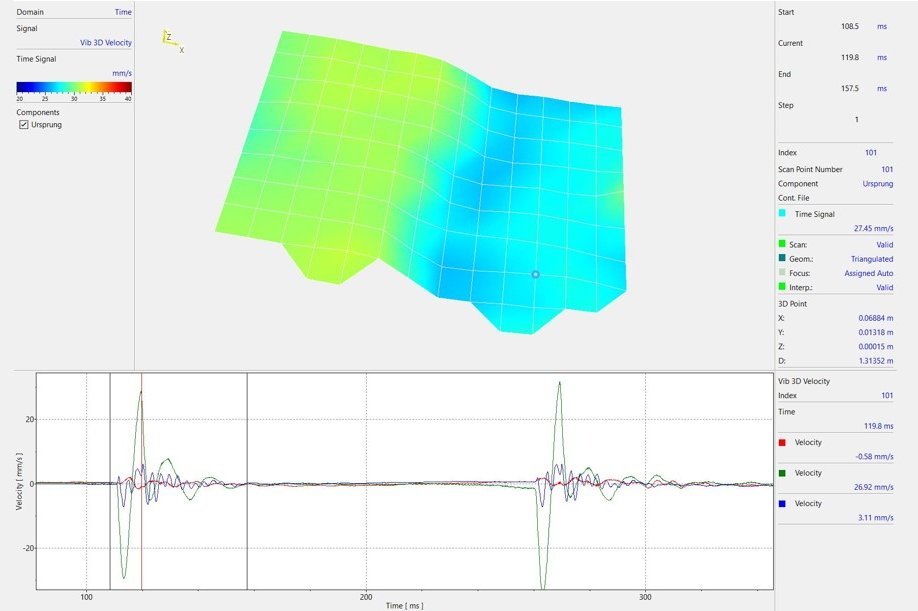

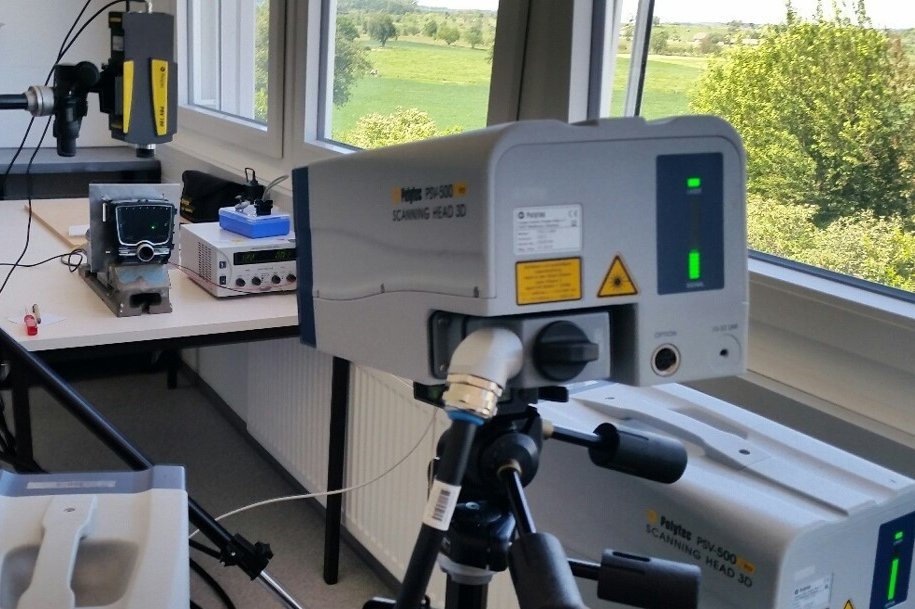

レーザドップラ振動計では、非侵入型の方法で収集した1次元および3次元の振動データが、面内および面外のベクトル成分を正確に表現し、研究開発段階での触覚特性の完全な解析と可視化を可能にします。また製造テストでは、ポリテックのレーザドップラ振動計が、求められる触感を確実に、かつ高精度で実現します。 ここでは、ハプティック パネルを 3D スキャニング振動計の前に垂直に設置し、ハプティック パネルの上にもう 1 台の振動計を設置して、筐体の小さな開口部から位相基準としてアクチュエータの動きをキャプチャする測定セットアップをご覧ください。その結果、ハプティクス パネルの選択された測定ポイントのタイムトレースデータが表示されます。X、Y、Zの3方向について、それぞれ独立したタイムトレースが表示されます。
なぜ、HMIに触覚フィードバックを使うのか？

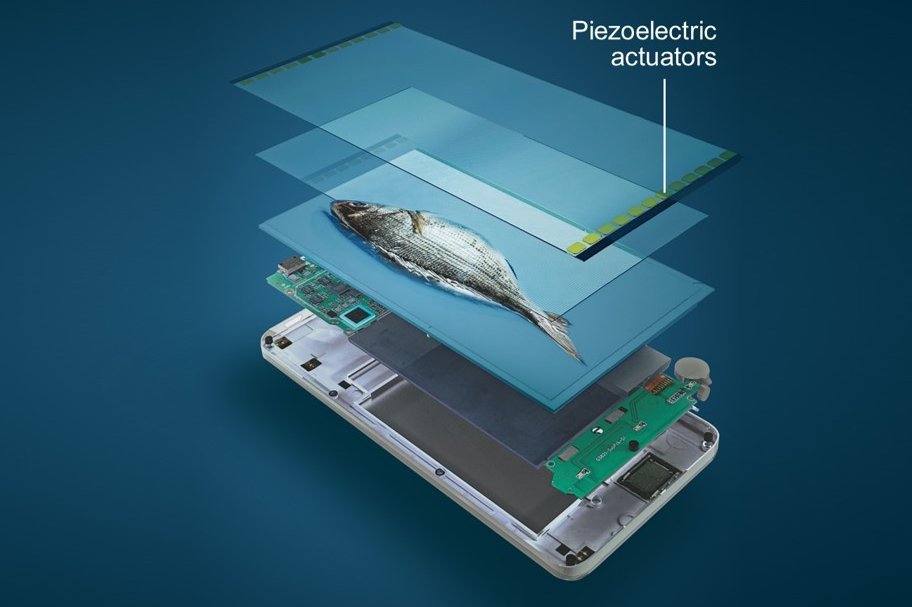

触覚フィードバックは、ディスプレイや操作パネルを見る必要なく、触覚的な合図を与えることでユーザーが機能やコマンドを理解することを可能にします。この触覚フィードバックは、アクチュエーターやトランスデューサーによって生成され、情報の伝達手段として機能する。また、高度なハプティック技術は、スクリーン上の物理的な質感をリアルタイムに再現することができ、深い没入感を生み出すことができる。ハプティックディスプレイの開発と、ユーザー体験の向上とコントロールパネルのためにハプティクスを使用する分野におけるイノベーターのひとつがHap2Uです。
関連製品
スキャニング振動計 PSV-500
PSV スキャニングレーザドップラ振動計は、表面全体の振動を非接触かつ高精度に測定します。可視光であるHeNeレーザを搭載しており、優れた SNR を実現し、小さな測定物や水中での測定にも適応します。DCから25 MHzまで、困難な振動測定も簡単かつスピーディに実行することができます。この最先端のスキャニングレーザドップラ振動計で、実稼働振動形状や固有振動モードを検出し、可視化できます。用途に応じて、フル 3D システムへのアップグレードや拡張も可能です。
スキャニング振動計 PSV-500-3D
PSV QTec 3D スキャニングレーザドップラ振動計は、ラインナップ史上最高の光学感度で 3D 振動マッピングを実現します。PSV QTec の革新的な QTec 技術 （特許取得済み） は、赤外 （SWIR） レーザをベースとしたマルチパス干渉計を使用しており、DC から 25 MHz まで、あらゆる表面の振動を高精度に計測します。PSV QTec は、NVH、音響、構造ダイナミクス、超音波、FEM検証、非破壊検査などにおいて、特に暗所、生体、回転体、移動体などの試験時間を大幅に短縮し、実稼働振動形状や固有モードを可視化します。
計測/レンタルサービス
当社の計測サービスは、幅広いアプリケーションに対応しており、お客様サイトまたは当社のオフィスにおいて、最近ではオンライン対応も徐々にスタートしております。各アプリケーションに最適なレーザドップラ振動計をお貸出しするレンタルサービスや、経験豊富なアプリケーションエンジニアが、お客様のプロジェクトを個別にサポートし、測定を行います。
