精密製品の表面の信頼性を確かめる

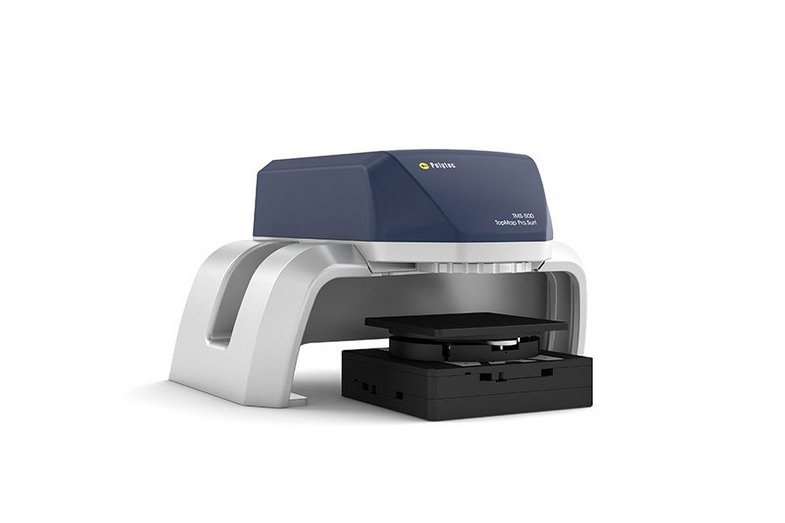

TopMap Pro.Surfは、迅速かつ正確に高精度で形状偏差を測定します。 TopMap Pro.Surf はハイエンド ソリューションであり、精密製品の表面を測定するために最適です。 再現性が高いため、計測チャンバや生産ラインにおいても測定できます。
概要
迅速かつ正確な3D表面特性評価
非接触測定とトレーサブルな測定結果
反射特性の異なる面もフィルタを使用して測定可能
最大測定範囲230 x 220 mm、最大測定深度70 mm
テレセントリックレンズにより深い面の測定も可能
長い測定距離のため測定物を安全に取り扱えます
機械的な取り付けを必要としない自動部品認識機能
操作が簡単な測定 / 解析ソフトウェアは自動化測定も可能
Measure form tolerances like flatness, waviness, step-height...
TopMap Pro.Surfは優れた空間分解能と、テレセントリックレンズを有するため、あらゆるアプリケーションにおいて、平坦度、段差、平行度などのパラメータを正確に測定できます。
白色光干渉計を使用しているため、重要な表面情報の見落としがありません。測定範囲は44×33 mmと広く、測定結果を合成することにより最大230×220 mmまで拡張することができます。最大測定深度70 mmと優れた空間分解能、さらにテレセントリックレンズを有するため穴のような接触式では測定困難な面の測定も可能です。

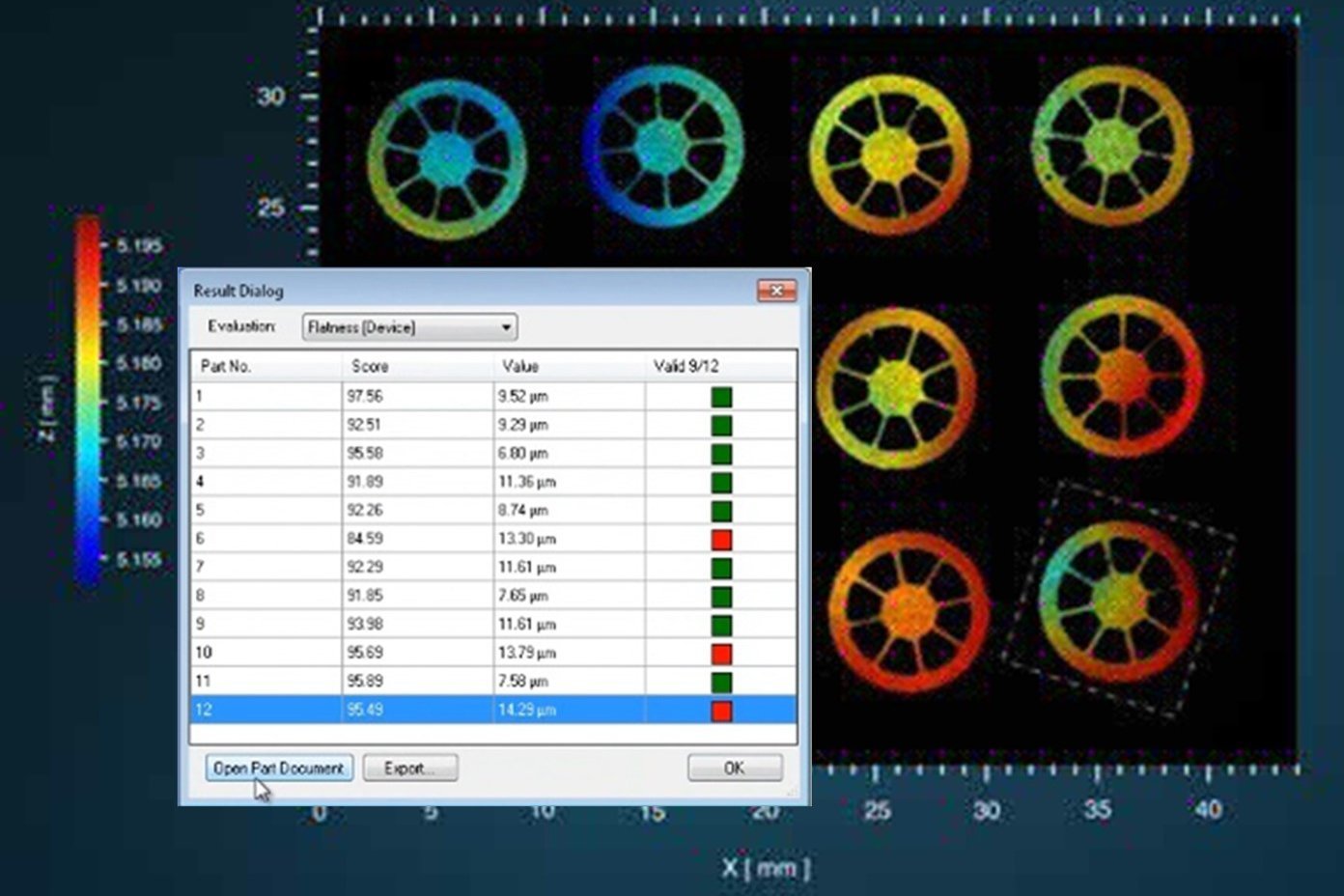

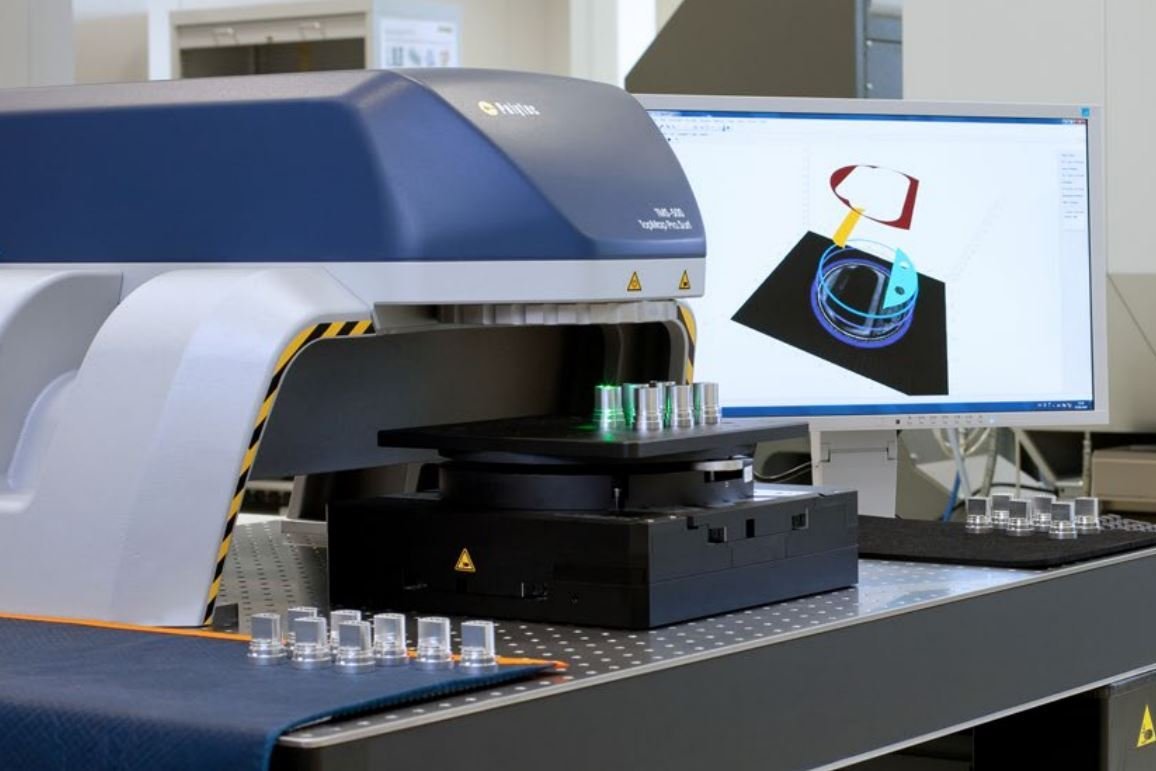

短いサイクル時間内での高速測定を実現します。自動パターン認識機能は品質検査工程のスピードをアップさせることができます。複数の測定物も、単一パスで同時に測定できます。
Optical Surface Metrology - See more details
関連商品
TopMap In.Line
異なる反射条件の面の測定が可能です。コンパクト設計のため生産ラインに容易に組み込むことができます。チェックを行って意味します。段差、大きなリップルなどさまざまな表面構造であっても測定できます。

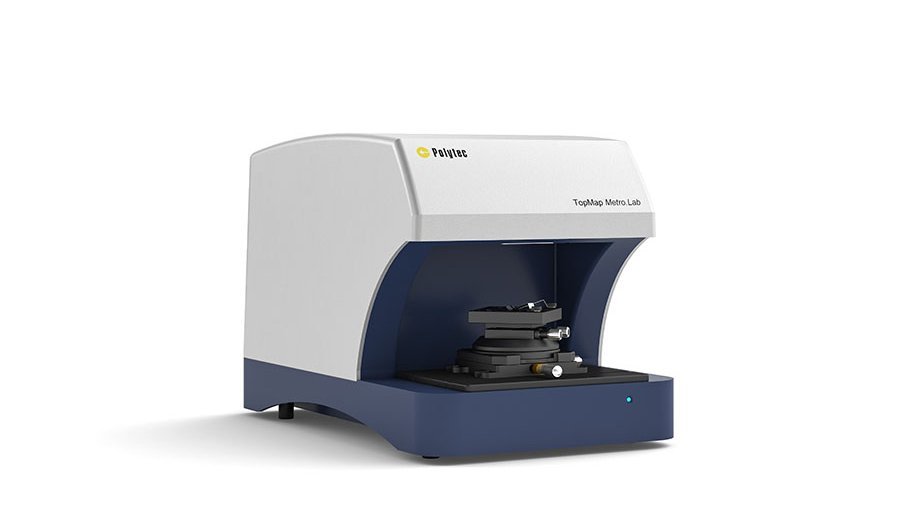

TopMap Metro.Lab
Metro.Labは、非接触表面形状測定システムのエントリモデルです。広い範囲の面の表面形状を測定することができます。
TopMap Pro.Surf+
最新のオールインワンシステム。白色光干渉計にクロマティック共焦点センサを搭載することにより、形状偏差と粗さを一つのシステムによって測定できます。Pro.Surf+は広範な面積の表面形状のナノメートル分解能測定を実現します。
