Visualización de ondas superficiales en alta resolución
En lo que respecta a los compuestos reforzados con fibra, es fundamental detectar y localizar daños como la delaminación o las grietas en una fase temprana, tanto en la fase de producción como durante el funcionamiento. Las ondas de Lamb son ondas superficiales que se propagan por estructuras de placas delgadas y que desempeñan un papel fundamental en los ensayos no destructivos de materiales (NDT). Las ondas de Lamb interactúan con diferentes tipos de defectos en los materiales, lo que permite hacerlos visibles. Los ensayos de materiales basados en ondas de Lamb están cobrando cada vez más importancia, especialmente en el mantenimiento de estructuras ligeras como las aeronaves modernas, en las que se utilizan cada vez más los compuestos reforzados con fibra (CFRP).
Los vibrómetros de escaneo sin contacto PSV visualizan la propagación temporal de las ondas de Lamb con alta resolución espacial. Monitorizan el vector de vibración 3D completo para cada punto de escaneo, de modo que las típicas ondas S y A —descritas principalmente como ondas en el plano y fuera del plano— se desglosan durante el análisis. Los vibrómetros láser son, por tanto, herramientas indispensables para la investigación de las ondas de Lamb y el desarrollo de métodos adecuados para fines industriales.

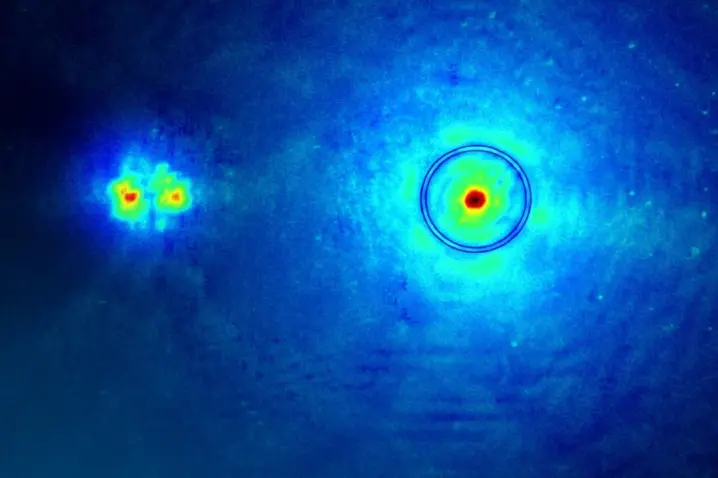

Las ondas Lamb revelan defectos estructurales
Polytec Scanning VibrometerPor lo tanto, también son adecuados para diseñar redes de sensores integradas en componentes, que se utilizan cada vez más en elementos estructurales críticos, como las aeronaves, con el fin de supervisarlos continuamente durante su funcionamiento (supervisión del estado estructural). En tales situaciones, se integran de forma permanente numerosos sensores de vibración en un componente, y su distribución se optimiza para que los sensores registren de forma fiable los daños estructurales que se produzcan en el componente.
Validación de modelos complejos mediante Ondas superficiales
La necesidad de validar los modelos de simulación de estructuras mecánicas complejas ha cobrado mayor importancia para garantizar la eficiencia en el proceso de diseño. Esto es especialmente cierto en el caso de las estructuras no lineales (como los paneles compuestos y los componentes articulados), en las que resulta fundamental utilizar un método de medición preciso Full-field. Este tutorial ofrece una guía práctica y ejemplos de aplicación de la vibrometría láser Doppler de barrido (SLDV) como tecnología no invasiva para caracterizar de forma eficiente estructuras mecánicas críticas. Lee el artículo completo de la Conferencia Internacional de Análisis modal (IMAC).
Eichenberger, J., Sauer, J. (2022) «Validación precisa y sin contacto de modelos complejos mediante Vibrometría de láser Doppler de barrido (SLDV)». En: Di Maio, D., Baqersad, J. (eds.) «Maquinaria rotativa, métodos ópticos y métodos LDV de barrido», volumen 6. Actas de congresos de la serie de la Sociedad de Mecánica Experimental. Springer, Cham.https://doi.org/10.1007/978-3-030-76335-0_11
